SCA-Adapter LVD + WIDE f. Single-Connector-HDD SCSI, 80-pol. SCA auf HP-DSub-68w, Powerzuf., ID-Jumper, Diffsens-Signal geschaltet (LVD/SE)
Hauptmerkmale
- Adapter für SCA-Festplatten
- 80 pin SCA auf 68 pin SCSI
- geeignet für LVD, U160, U320 und Wide SCSI
Anwendung
SCA-Adapter

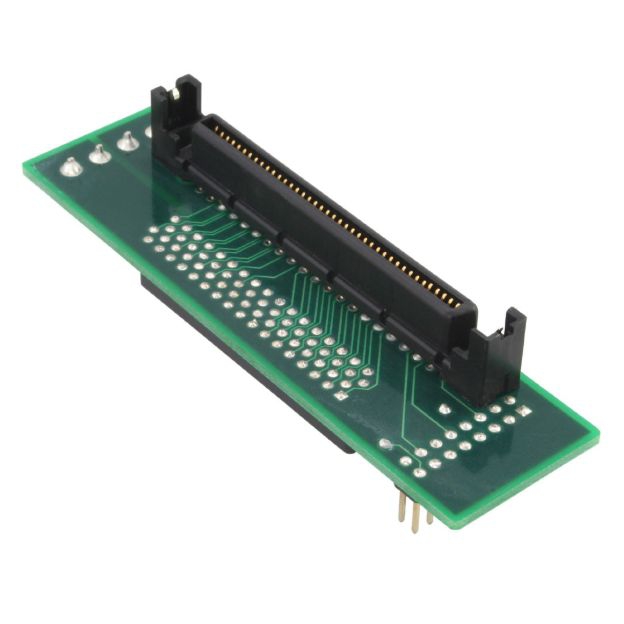

Der hier angebotene SCSI-Adapter ermöglicht den Anschluss einer SCA-Festplatte (80 Kontakte) an 68-poliges SCSI. Der Adapter ist geeignet für:
- Single Ended SCSI (WIDE-SCSI)
- LVD (Low Voltage Differential)

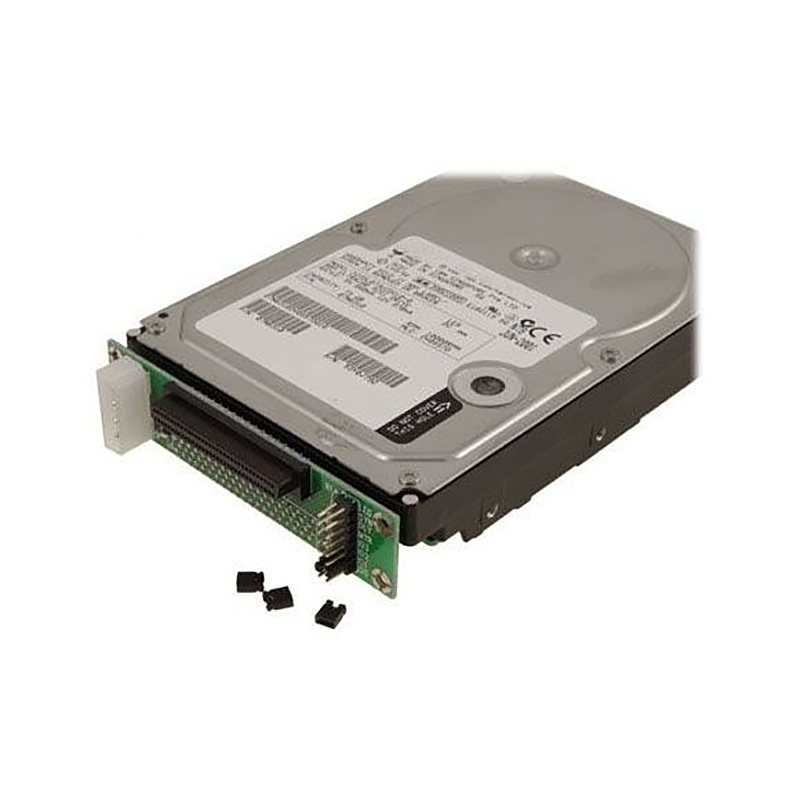

Stromversorgung der Platte

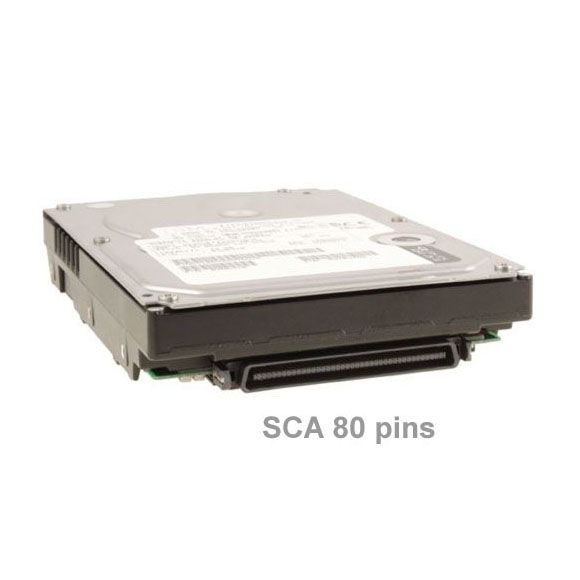

SCA-Festplatten sind Server- oder Raid-Festplatten, die keinen separaten Stromanschluss besitzen. Alles ist in einem Stecker - dem SCA-Stecker - untergebracht, um die Platte schnell auswechseln zu können. Wegen des fehlenden separaten Stromanschlusses, ist unser SCA-Adapter mit einer Powerbuchse ausgestattet, die die Platte mit Strom versorgt.
SCSI-IDs

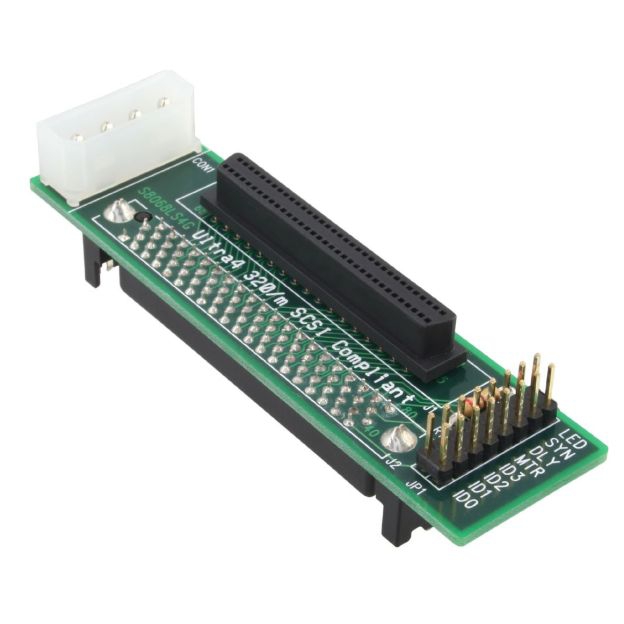

Zudem ist mittels der beiliegenden Jumper (Steckbrücken) die SCSI-ID der Platte festlegbar. Auf der Adapterplatine finden Sie hierfür die Kennzeichnungen ID0, ID1, ID2 und ID3. Jede Einheit in einer SCSI-Kette muss eine andere ID haben.
Die weiteren Pins der Pfostenfeld-Reihe sind für LED, SYN (Synchronous), DLY (Start delay) und MTR. Eine gedruckte Anleitung "Jumper Settings" wird mitgeliefert und erläutert die SCSI-Adressvergabe für ID 0 bis 15. Die ID-Nummernvergabe ist nach dem dualen Zahlensystem aufgebaut (kein Jumper = 0, mit Jumper = 1). Falls Ihnen die Anleitung abhanden gekommen ist, kann man sich das auch kurz selbst ausrechnen. Oder einfach durchtesten...
Für dieses Produkt stehen zur Zeit keine Downloads zur Verfügung.
