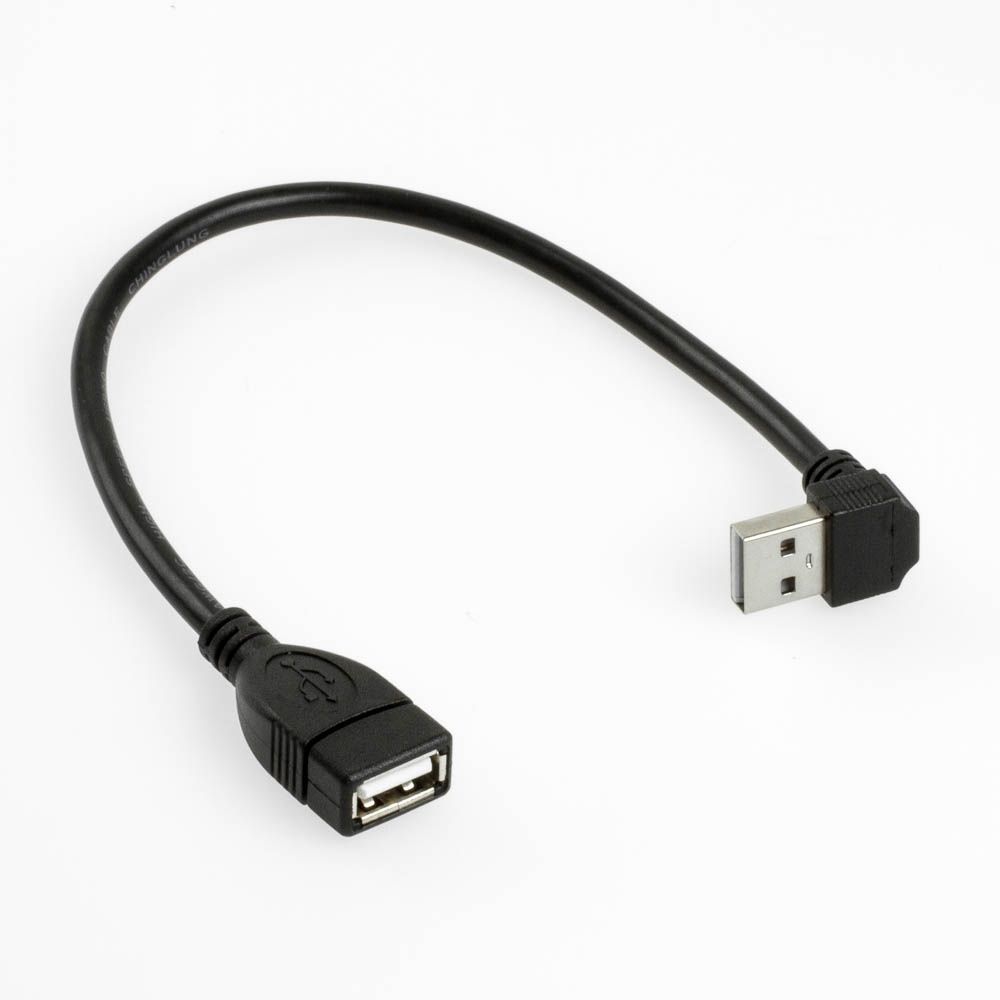

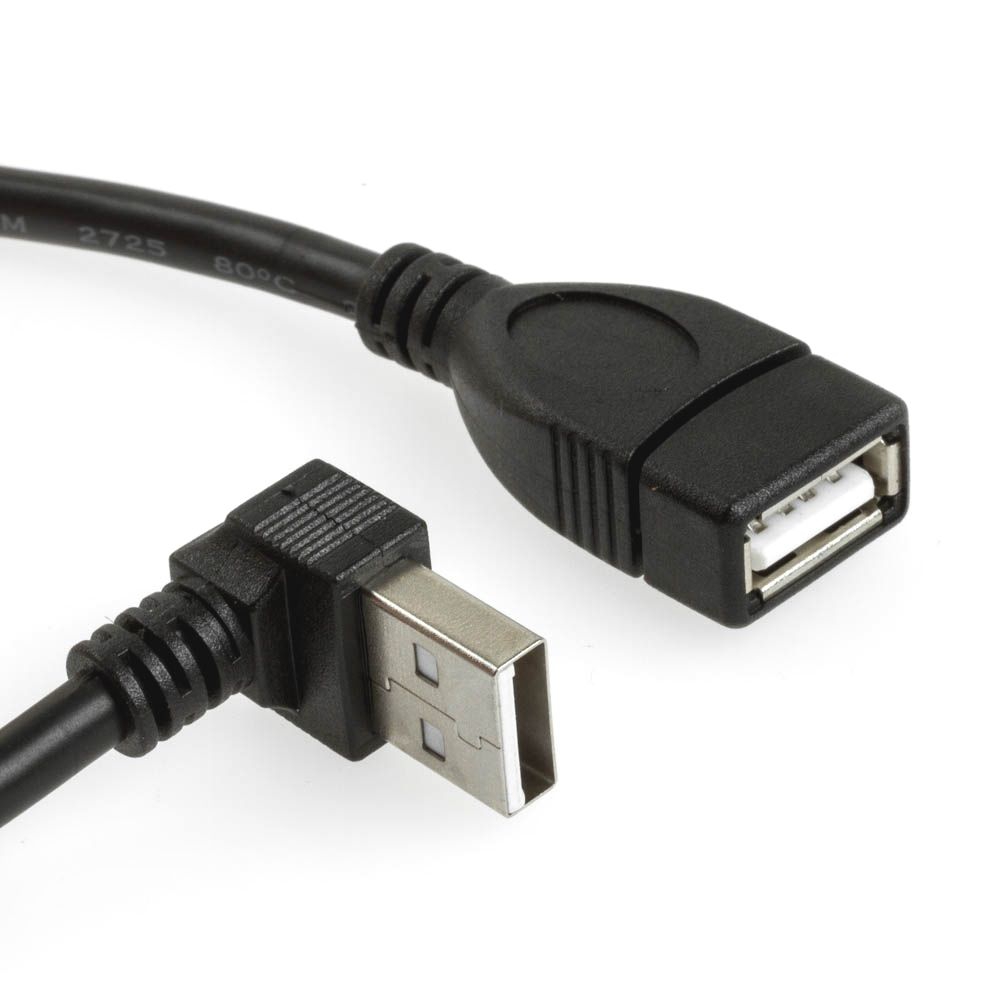

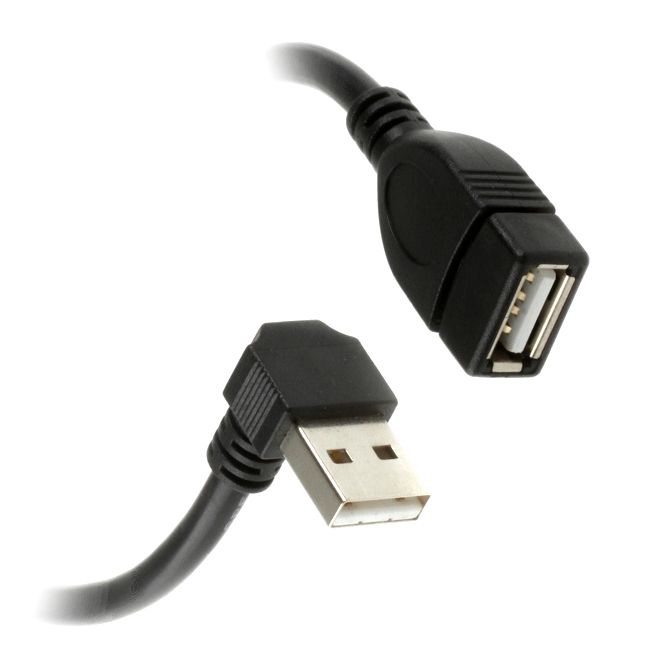

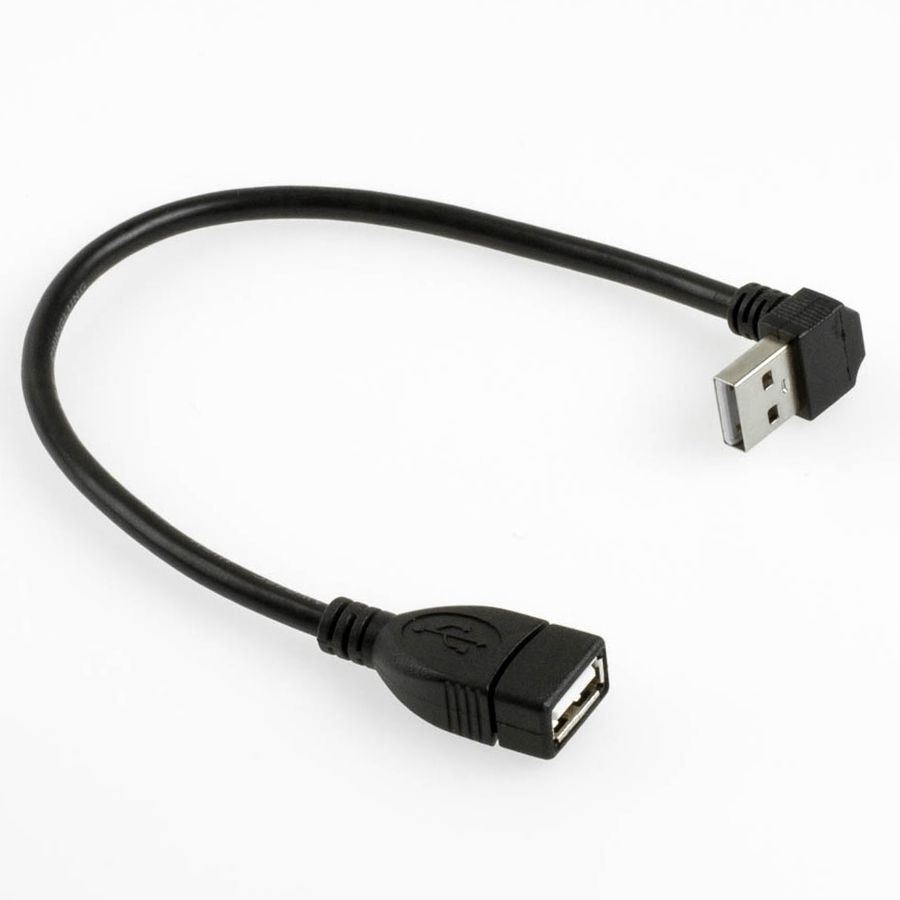

Abgewinkelte USB-Verlängerung: A-Winkelstecker (90° nach UNTEN gewinkelt, ca. 15mm Steckerüberstand) an A-Buchse gerade, Kabel Länge 25cm
partsdata Tipps
90° Winkel spart Platz

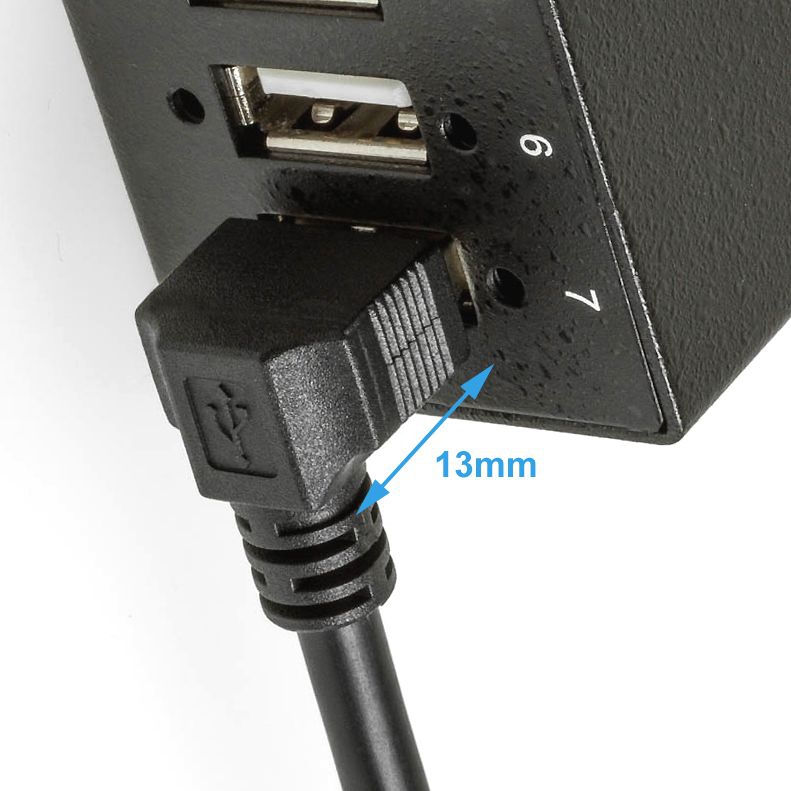

Die hier angebotene 25cm USB-AA-Verlängerung hat einen um 90° abgewinkelten USB 2.0 Stecker Typ A. Dadurch eignet sich das Kabel besonders für den platzsparenden Anschluss. Der Stecker-Überstand beträgt nur ca. 13mm (siehe Abbildung oben).
90° nach xxx abgewinkelt?

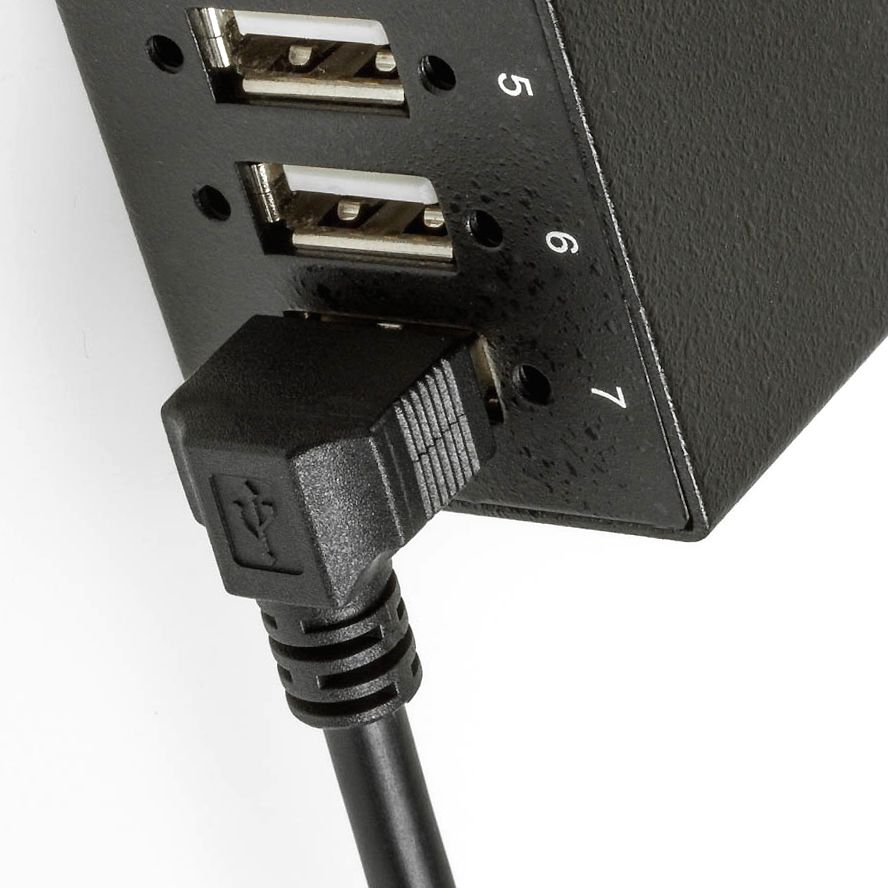

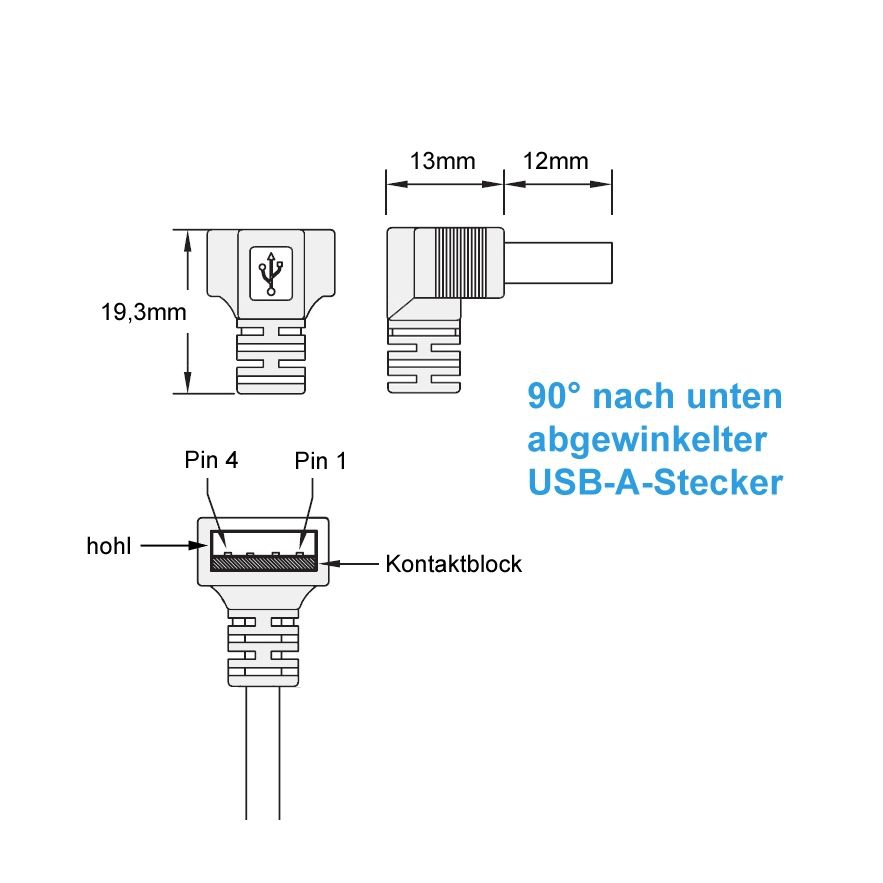

Wir bezeichnen den Stecker als 90° NACH UNTEN gewinkelt. Bitte prüfen Sie die Ausrichtung der A-Buchse, in die das Winkelkabel eingesteckt werden soll. Sie müssen die Position des weißen Kontakt-Trägers in der USB-A-Buchse beachten. Möglicherweise ist das, was wir 'nach unten' nennen, bei Ihnen nach oben, links oder 90° rechts. Bitte schauen Sie sich obige Beispielanwendung bzw. Winkelungs-Ausrichtung an.
Winkel-Varianten verfügbar
Wir bieten das USB-Verlängerunskabel mit abgewinkeltem Stecker-Typ A zusätzlich in einer nach oben gewinkelten Variante an, zudem sind Versionen nach rechts und nach links gewinkelt verfügbar.
Technische Daten
- USB-Verlängerung A auf A mit Winkelstecker
- USB-Stecker Typ A 90° nach unten abgewinkelt
- Stecker-Überstand nur 13mm (Kunststoff-Gehäuse des Winkelsteckers in Steckrichtung gemessen)
- USB-Buchse Typ A gerade
- PREMIUM Qualität
- doppelt abgeschirmt mit Folien- und Geflechtschirm
- Datenadern paarig verdrillt (twisted pair)
- Kupferadern in Stärke 28AWG/1P 24AWG/2C (d.h. dickere 5V Leitungen)
- Zulassung des Kabelmaterials UL 2725
- kompatibel USB 2.0 und USB 1.1
- geeignet für 480 MBit/s (high speed), 12 MBit/s (full speed), 1.5 Mbit/s (low speed)
- CE, WEEE, RoHS konform
- Farbe: schwarz
- Länge: 0,25 Meter | 25cm
Für dieses Produkt stehen zur Zeit keine Downloads zur Verfügung.
