Abgewinkelte USB-Verlängerung: A-Winkelstecker (90° nach UNTEN gewinkelt, ca. 15mm Steckerüberstand) an A-Buchse gerade, Kabel Länge 1m
partsdata Tipps
Winkel 90° spart Platz

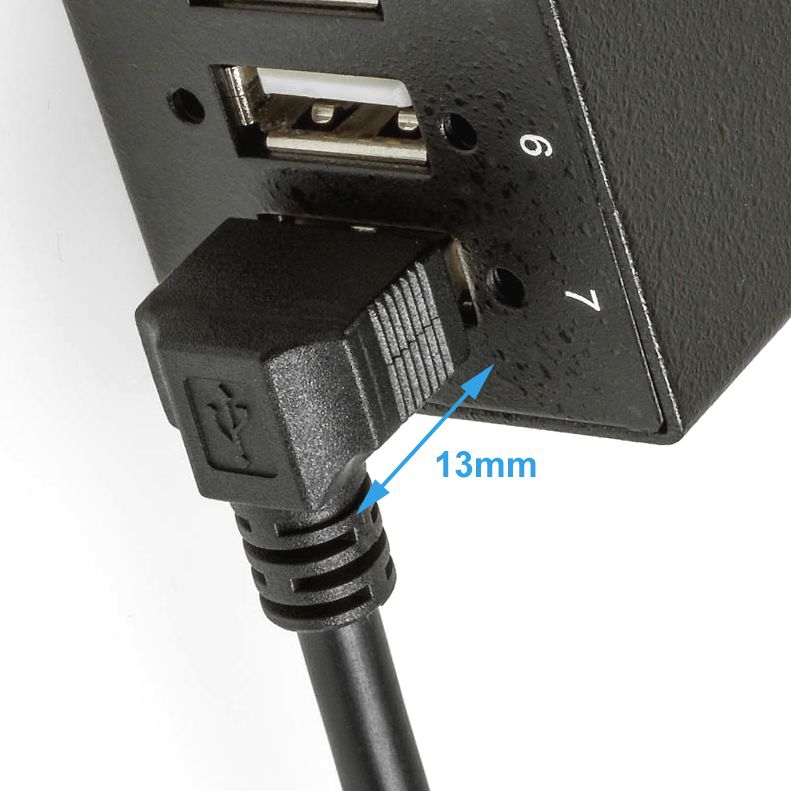

Das hier angebotene 1m USB-2.0-Verlängerungskabel hat einen um 90° abgewinkelten USB-Stecker Typ A. Dadurch eignet sich diese Verlängerung insbesondere für den platzsparenden Anschluss. Der Steckerüberstand beträgt ca. 13mm (siehe Abb.), nimmt also in der Tat wenig Platz in Anspruch.
90° Winkel nach unten?

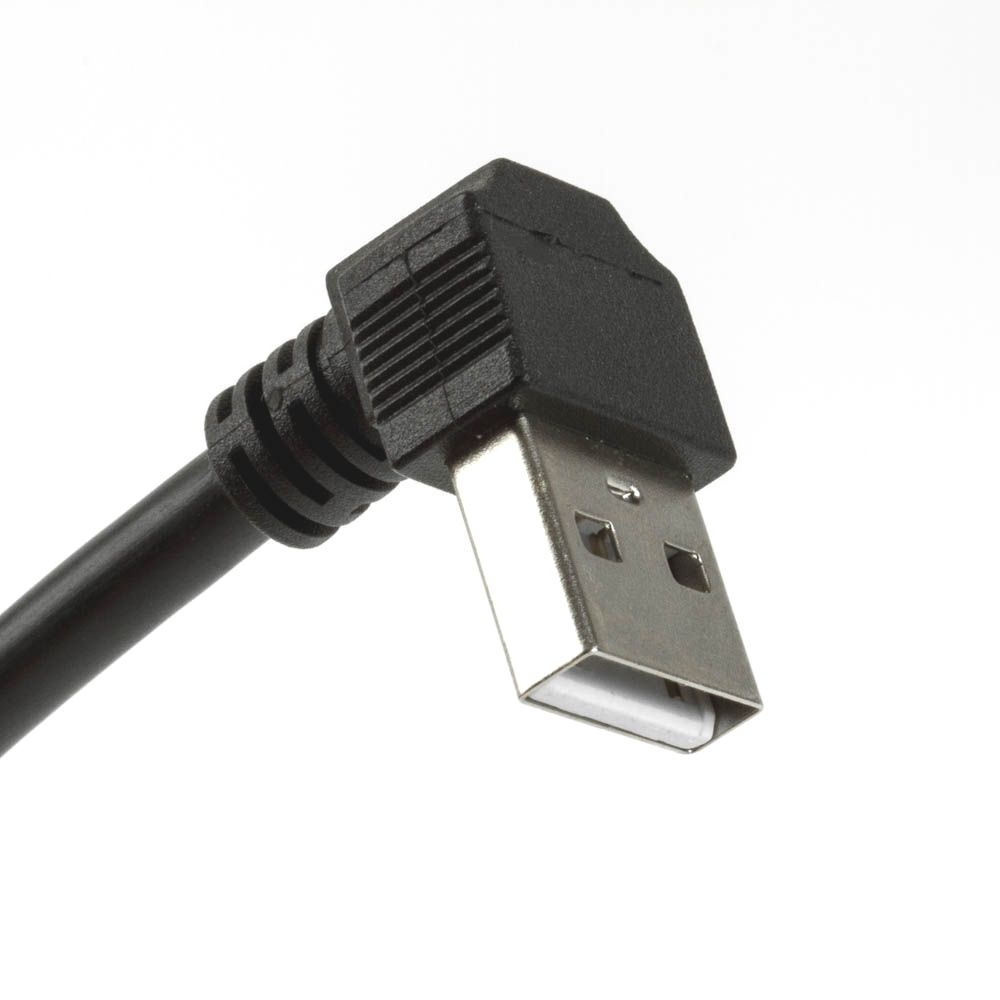

Wir bezeichnen den USB-A-Stecker als 90° NACH UNTEN abgewinkelt. Bitte prüfen Sie die Ausrichtung der A-Buchse, in die Sie das Winkelkabel eingesteckten wollen. Sie müssen die Position des weißen Kontakt-Trägers in der USB-A-Buchse beachten! Möglicherweise ist das, was wir 'nach unten' nennen, bei Ihnen nach oben, links oder 90° rechts. Bitte schauen Sie sich obige Beispielanwendung und Winkelungs-Ausrichtung genau an. Man kann hier leicht das falsche Kabel bestellen.
Verfügbare 90° Winkelrichtungen
Wir bieten das USB-2.0-Verlängerunskabel mit abgewinkeltem Stecker-Typ A zusätzlich in einer nach oben gewinkelten Variante an, zudem sind Versionen nach rechts und nach links gewinkelt verfügbar.
Technische Daten
- USB-Verlängerung A auf A mit Winkelstecker
- USB-Stecker Typ A 90° nach unten gewinkelt
- Stecker-Überstand nur 13mm (Kunststoff-Gehäuse des Winkelsteckers in Steckrichtung gemessen)
- USB-Buchse Typ A gerade
- PREMIUM Qualität
- doppelt geschirmt
- Datenleitung paarig verdrillt ("twisted pair")
- Kupferadern in Stärke: 28AWG/1P 24AWG/2C
- Zulassung des Kabelmaterials: UL 2725
- kompatibel USB 2.0 und USB 1.1
- geeignet für 480 MBit/s (high speed), 12 MBit/s (full speed), 1.5 Mbit/s (low speed)
- RoHS konform
- Farbe: schwarz
- Länge: 1 Meter | 1m
