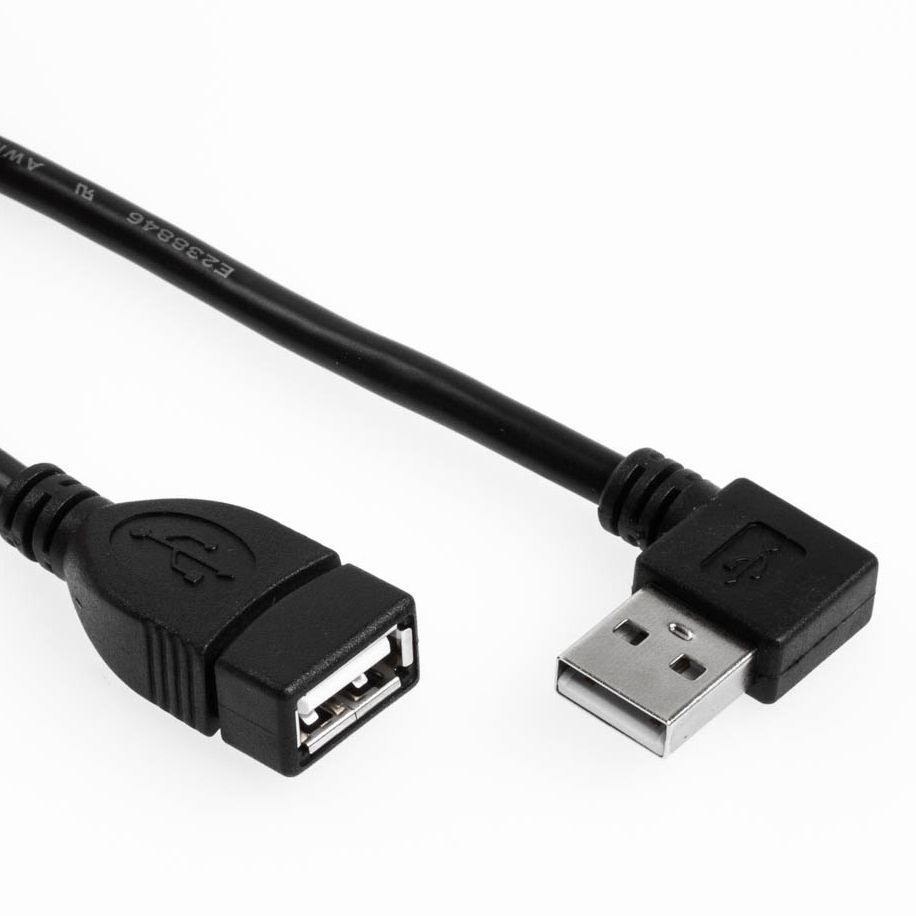

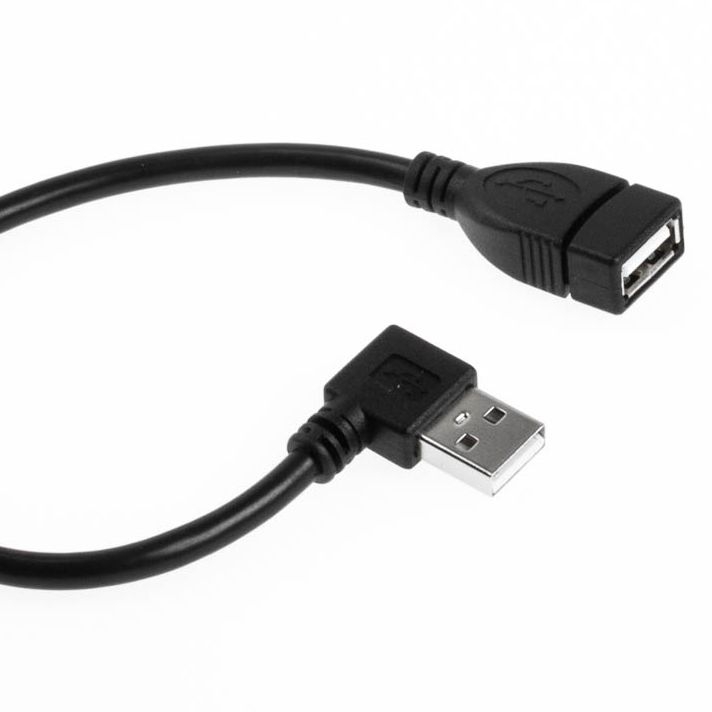

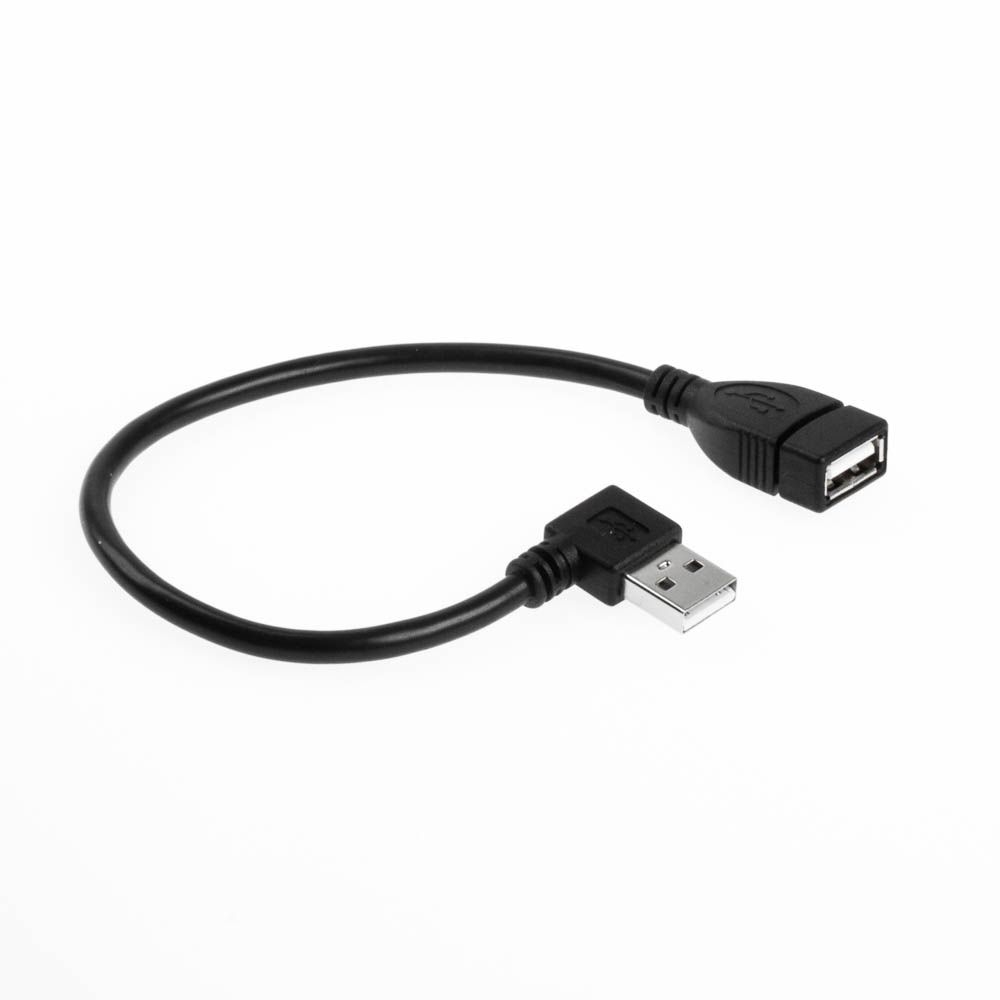

Abgewinkelte USB-Verlängerung: A-Winkelstecker (90° nach RECHTS gewinkelt) an A-Buchse gerade, Kabel Länge 25cm
Technische Daten
- USB 2.0 Verlängerung mit Winkelstecker
- Anschluss 1: USB 2.0 Stecker Typ A 90° nach RECHTS abgewinkelt
- Stecker-Überstand des Winkelsteckers nur 15mm (Kunststoff-Gehäuse des Winkelsteckers in Steckrichtung gemessen)
- Anschluss 2: USB 2.0 Buchse Typ A (nicht abgewinkelt)
- Qualität PREMIUM
- doppelte Abschirmung: Folienschirm + Geflechtschirm
- Adern in Stärke 28AWG/1P und 24AWG/2C (Kupfer)
- Datenleitungen paarig verdrillt (twisted pair)
- Zulassung des Kabelmaterials UL 2725, 80°C, 30V, VW-1
- USB 2.0 kompatibel und abwärtskompatibel zu USB 1.1
- geeignet für 480 MBit/s (high speed), 12 MBit/s (full speed), 1.5 Mbit/s (low speed)
- RoHS konform
- Farbe: schwarz
- Länge: 25cm
- Gewicht: 18gr (ohne Verpackung)
Anwendung
Gewinkelt

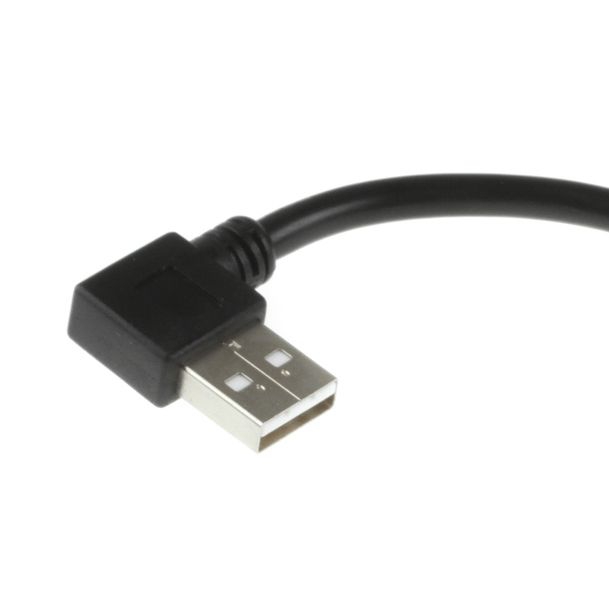

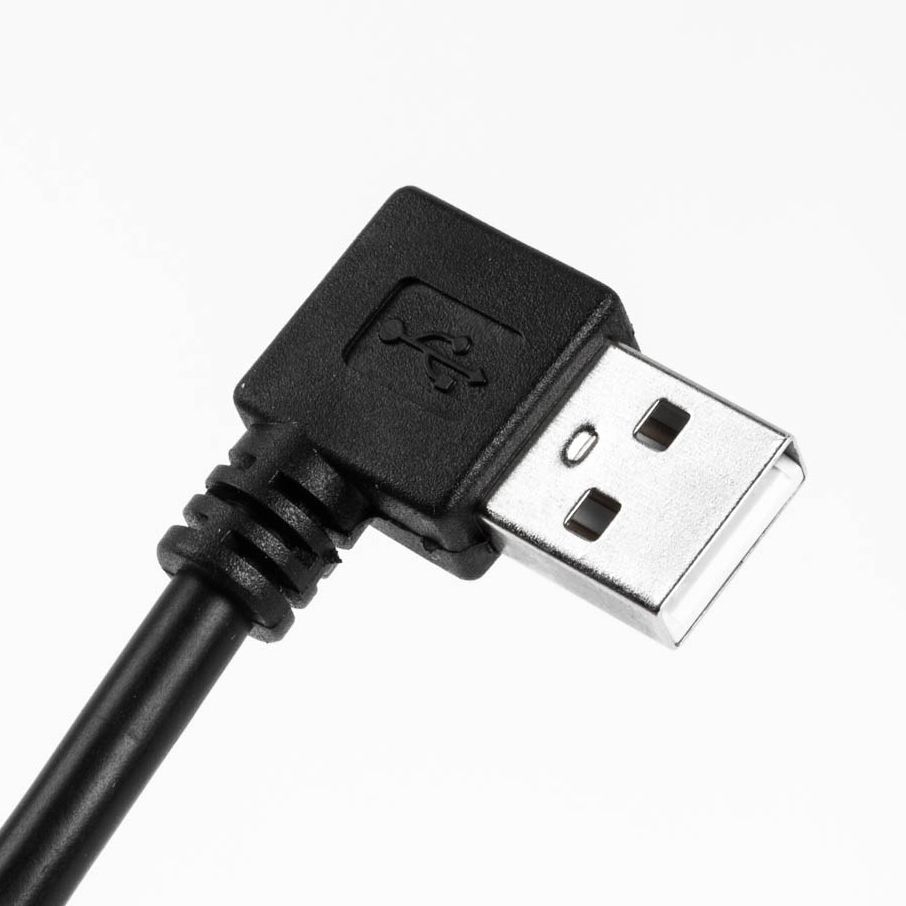

Die hier angebotene USB-Verlängerung hat einen um 90° abgewinkelten USB-Stecker Typ A. Dadurch eignet sich das Kabel besonders für den platzsparenden Anschluss. Der Stecker-Überstand beträgt nur ca. 15mm (siehe Abb.).
90° wohin abgewinkelt?
Wir bezeichnen den Stecker als 90° NACH RECHTS gewinkelt. Bitte prüfen Sie die Ausrichtung der A-Buchse, in die das Winkelkabel eingesteckt werden soll. Sie müssen die Position des weißen Kontakt-Trägers in der USB-A-Buchse beachten. Möglicherweise ist das, was wir als 'nach rechts' bezeichnen, bei Ihnen 90° nach links, oben oder nach unten. Das obige Beispielbild mit dem Fragezeichen bringt Klarheit.
USB-Winkel-Varianten
Wir bieten das USB-Verlängerunskabel mit abgewinkeltem Stecker-Typ A zusätzlich in einer nach liks gewinkelten Variante an (z.B. CU-X-02L), zudem sind Versionen nach oben und nach unten gewinkelt verfügbar.
