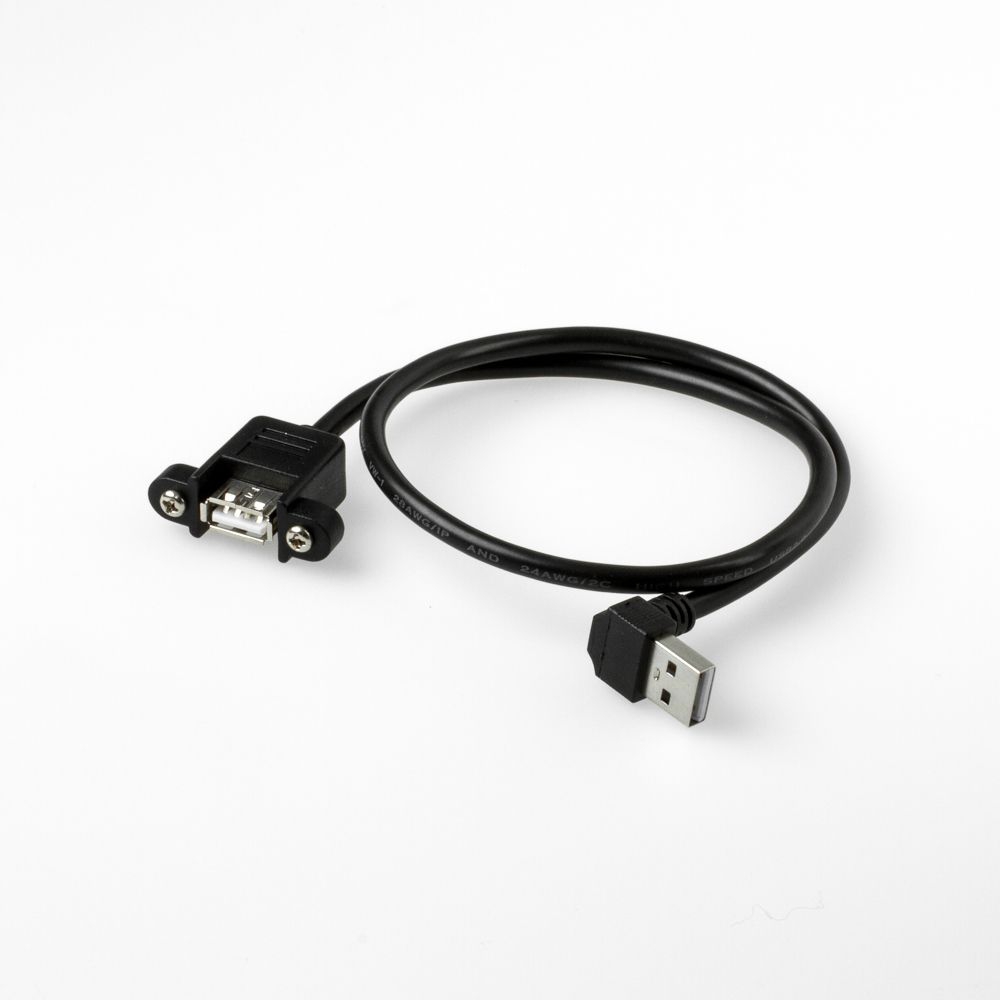

USB-Montagekabel Aw Am gewinkelt UNTEN 50cm
USB-Montagekabel 50cm: USB-A-Buchse (anschraubbar) an USB-A-Stecker (NACH UNTEN abgewinkelt), für USB 2.0 und USB 1.1 (bis 480 MBit/s), doppelt abgeschirmt, inkl. Schrauben
Technische Daten
- USB 2.0 Panel-Montagekabel AA mit 90° Winkelstecker
- Anschluss 1: USB 2.0 A Buchse (weiblich, seitlich eingelassene Muttern)
- Anschluss 2: USB 2.0 A Stecker (männlich) nach UNTEN 90° abgewinkelt
- besonders platzsparende 90° Bauform des USB A Winkelsteckers
- Lieferumfang: Kabel inkl. 2 Schrauben (vormontiert, Schraubentyp: UNC 4-40)
- Schraubenabstand: 26mm (siehe Abb.)
- doppelt abgeschirmtes Kabel (Folienschirm und Geflechtschirm)
- PREMIUM-Qualität
- Datenleitungen paarig verdrillt: 'twisted pair'
- Datenadern: 28AWG/1P (Daten), Poweradern dicker mit 24AWG/2C
- Leitermaterial: Kupfer (CU)
- UL Kabelmaterial z.B. E238846 UL AWM 2725 80°C 30V VW-1 28AWG/1P 24AWG/2C USB CABLE CHINGLUNG
- Kabeldurchmesser ca. 5mm
- USB 2.0 kompatibel + abwärtskompatibel zu USB 1.1
- geeignet für 480 MBit/s (high speed), 12 MBit/s (full speed) und 1.5 MBit/s (low speed)bis 480 MBit/s
- Farbe: schwarz
- Zolltarif-Nr.: 85444290
- alternative Produktbezeichnungen: USB Rack Mount Kabel, USB Panelkabel, Montageflansch, USB-Gehäusedurchführung, Verlängerung
- CE, WEEE, RoHS-konform
Anwendung
USB-Steckdose
Die Buchse des USB 2.0 Panel-Montagekabels (Typ A weiblich) ist anschraubbar. Die Muttern sind seitlich eingegossen. Als Schraubentyp wird UNC 4/40 verwendet, der im Computerbereich meistverwendete Gewindetyp. Der Schraubenabstand beträgt 26mm. Mit diesem Schraubenabstand sind bei partsdata zahlreiche andere USB-Montagekabel verfügbar.

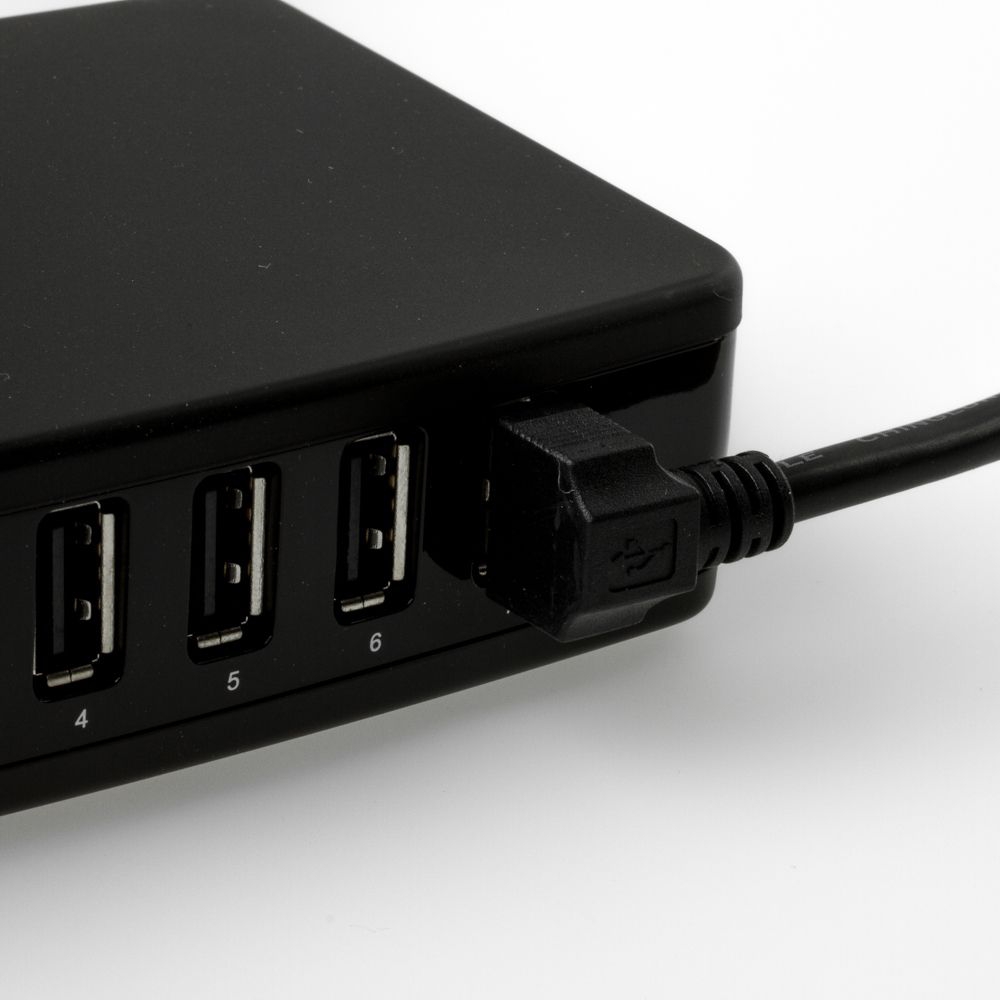

90° nach UNTEN gewinkelter A-Stecker
Der USB A Winkelstecker hat eine besonders platzsparende, kleine Bauform, so dass der Steckerüberstand nur ca. 13mm beträgt. Was wir unter der Winkelungsrichtung NACH OBEN verstehen, wird durch die obigen Abbildungen deutlich. Achten Sie bitte auf die Position des weißen Kontaktträgers: Wenn der Kontaktträger bei der Buchse oben ist, so muss der Kontakträger beim Stecker unten sein.
PREMIUM
Das UL-2725-Kabelmaterial ist doppelt abgeschirmt (Metallfolie und Geflechtschirm) und hat paarig verdrillte Dateneitungen (AWG 28/1P). Die Adern für die USB-Buspower sind mit AWG 24 dicker als die Datenleitungen ausgeführt.
