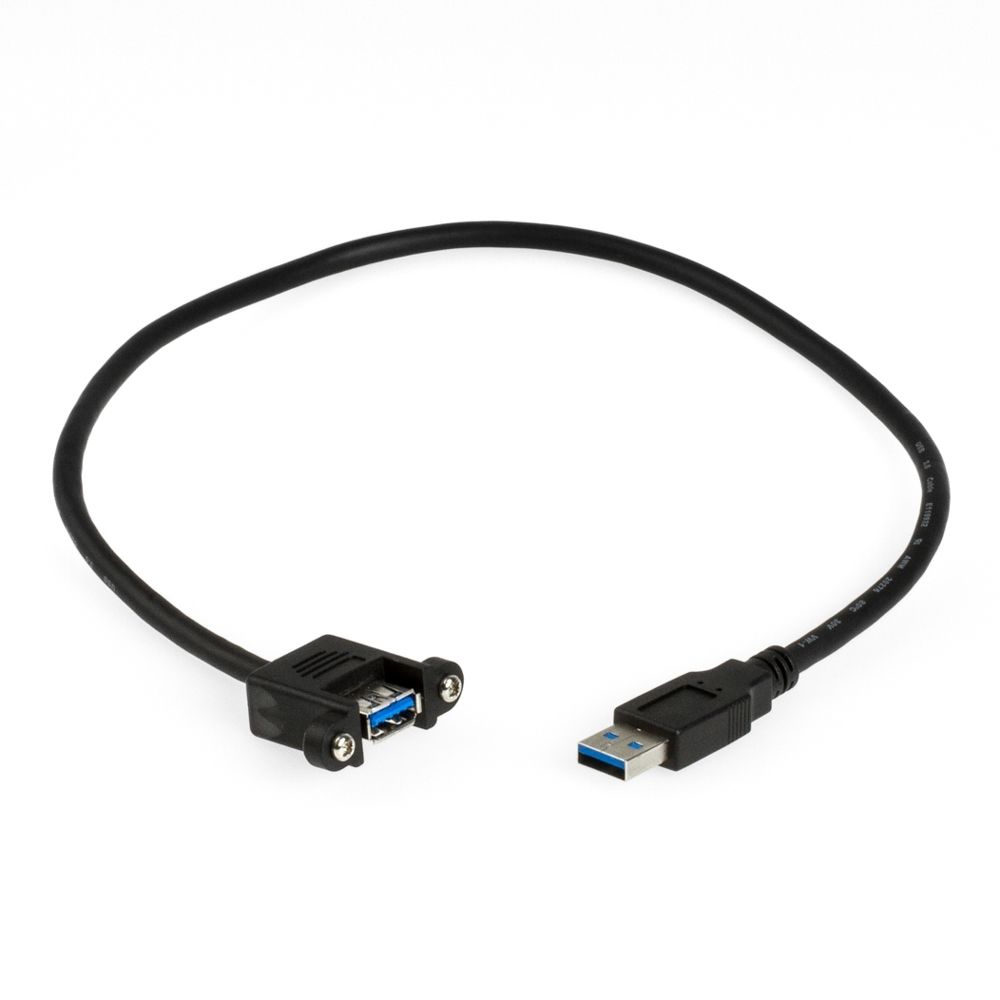

USB 3.0 Montagekabel 40cm: USB-A-Buchse (anschraubbar) an USB-A-Stecker, USB 3.0 Super-Speed-Modus, doppelt abgeschirmt, inkl. Schrauben, Schraubenabstand 26mm
partsdata Tipps
USB 3.0 Montagekabel für industriellen Einsatz
Die hier angebotene Produktlinie von USB 3.0 Montagekabeln wurde von der Dr. Zellmer GmbH speziell für industrielle industrielle Zwecke entwickelt.

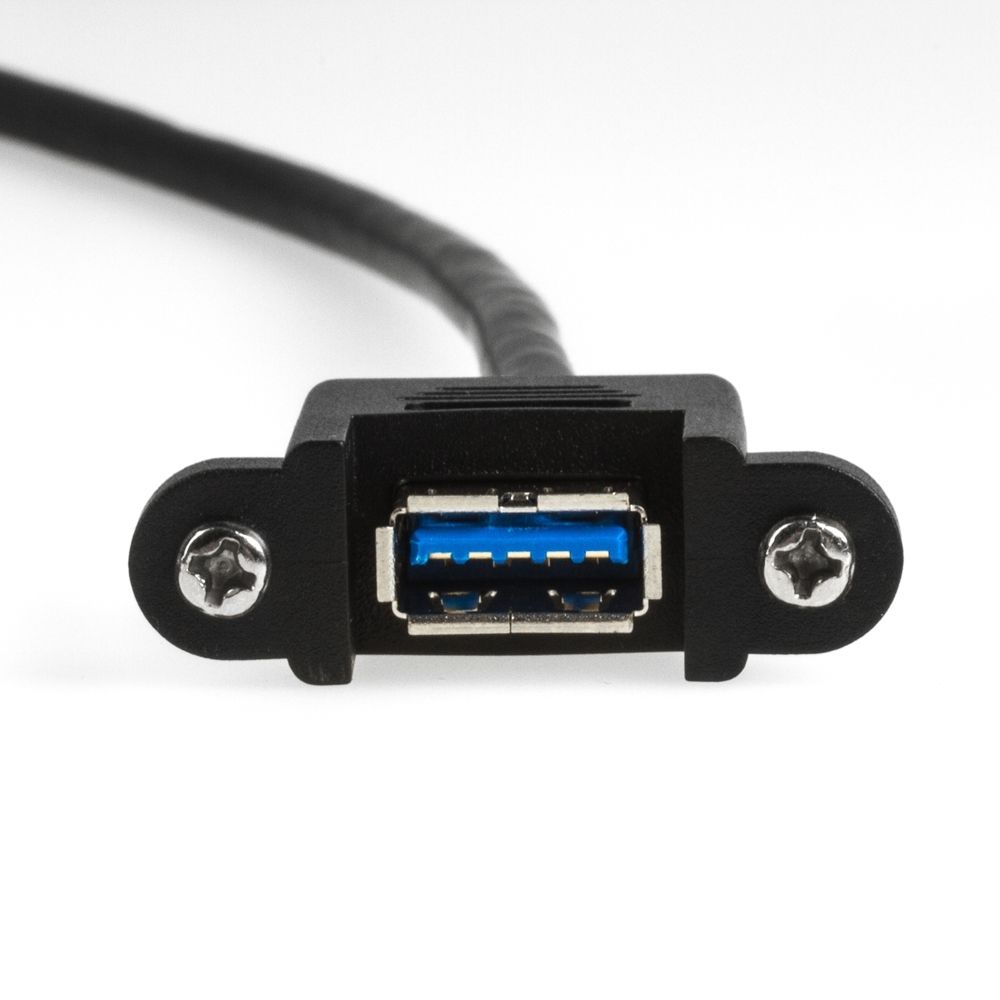

USB 3.0 Buchse anschraubbar

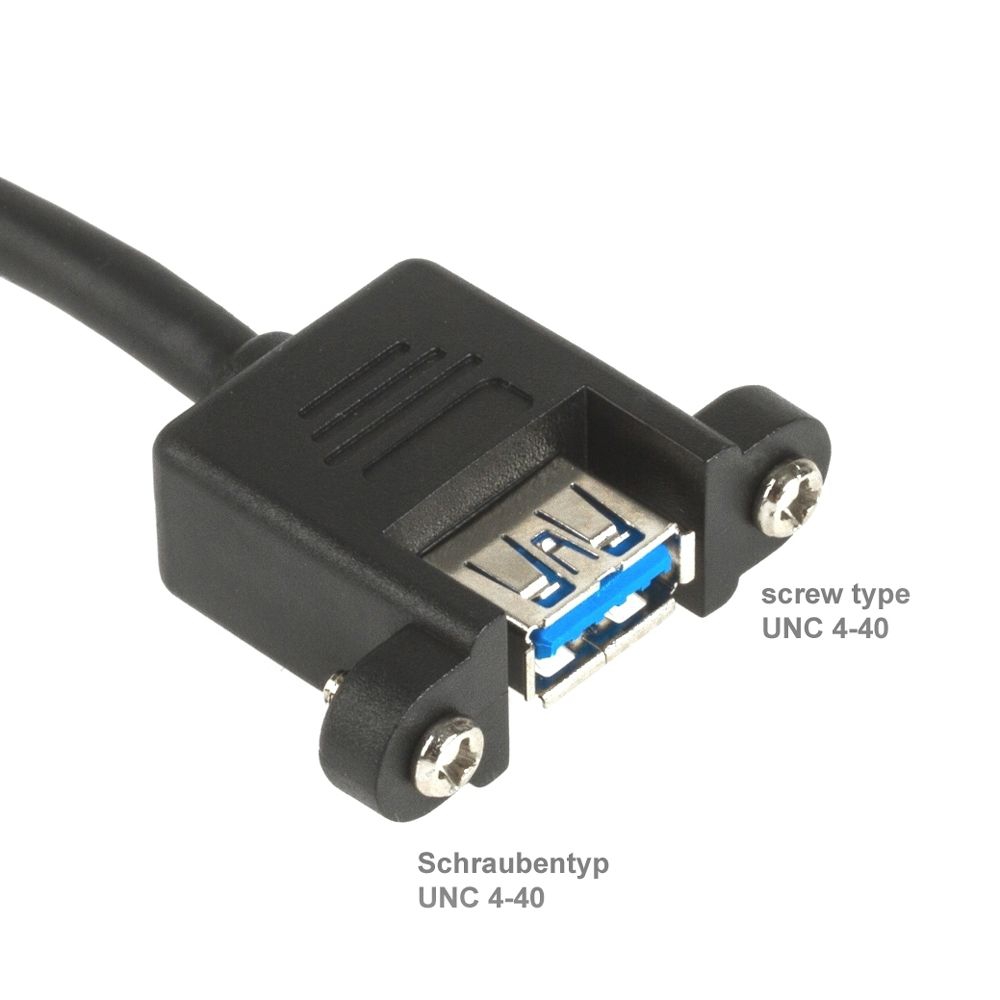

Die Buchse des USB3-Montagekabels ist mit UNC 4/40 Schrauben anschraubbar. Die dazugehörigen Muttern sind im Buchsengehäuse eingossen. Auf der anderen Seite des Kabels befindet sich ein USB 3.0 Stecker vom Typ A.

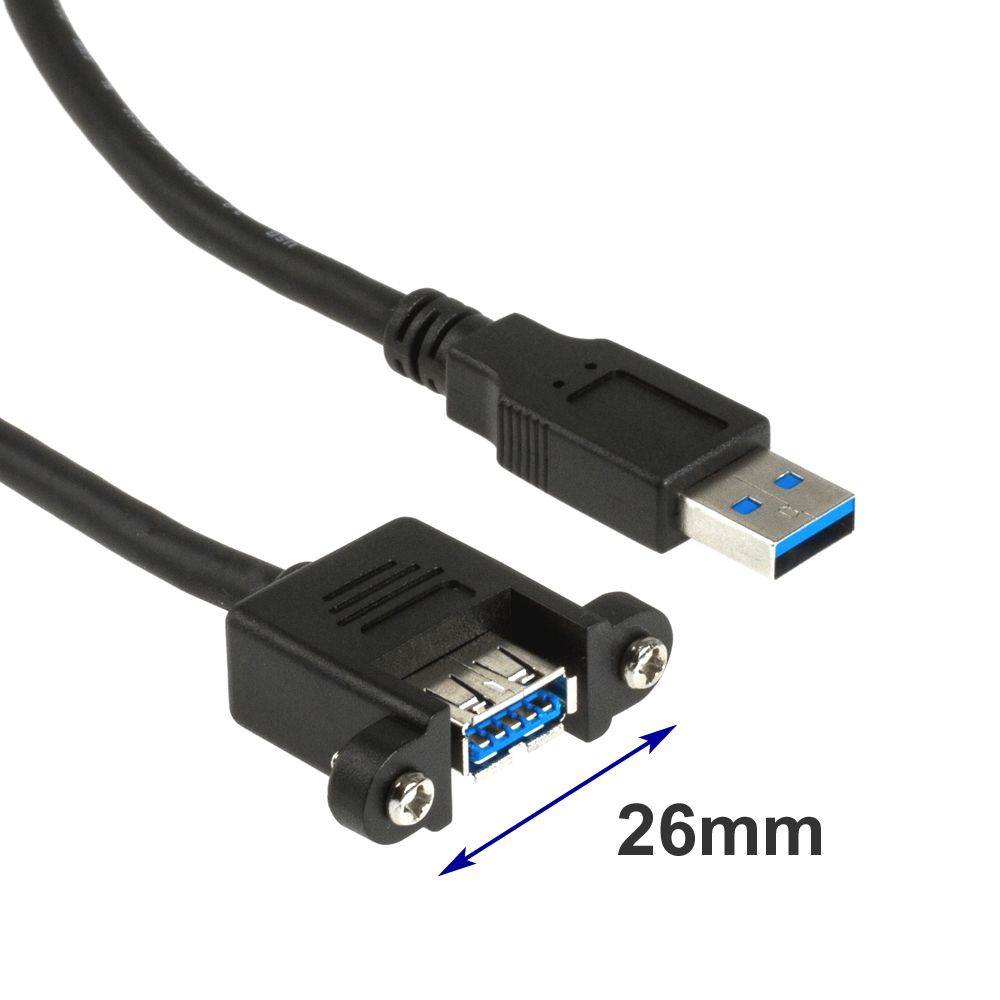

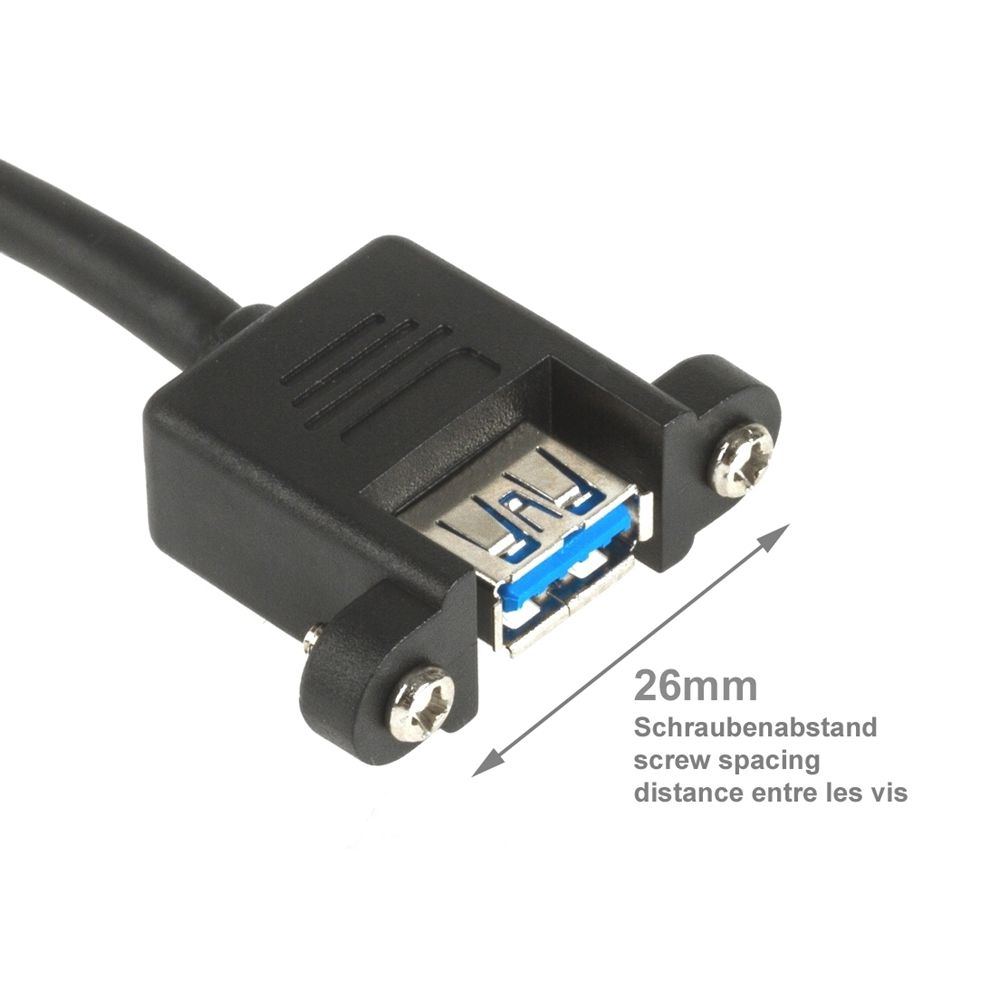

Schraubenabstand 26mm
Die zwei UNC4/40 Schrauben sind im Lieferumfang enthalten und vormontiert. Der Schraubenabstand beträgt bei der ALEX-V26-xxx Serie 26mm. Aufgrund einer gewissen Flexibilität der Mutternhalter kann das Montagekabel auch bei einem Lochabstand von plus/minus ca. 2mm verwendet werden.
High End Kabelmaterial UL
Das UL20276-Kabelmaterial vom Markenhersteller COPARTNER ist doppelt abgeschirmt (Metallfolie + Geflechtschirm) und hat paarig verdrillte Datenleitungen. Die Adern für die USB-Buspower sind mit AWG 24 dicker als die Datenleitungen.

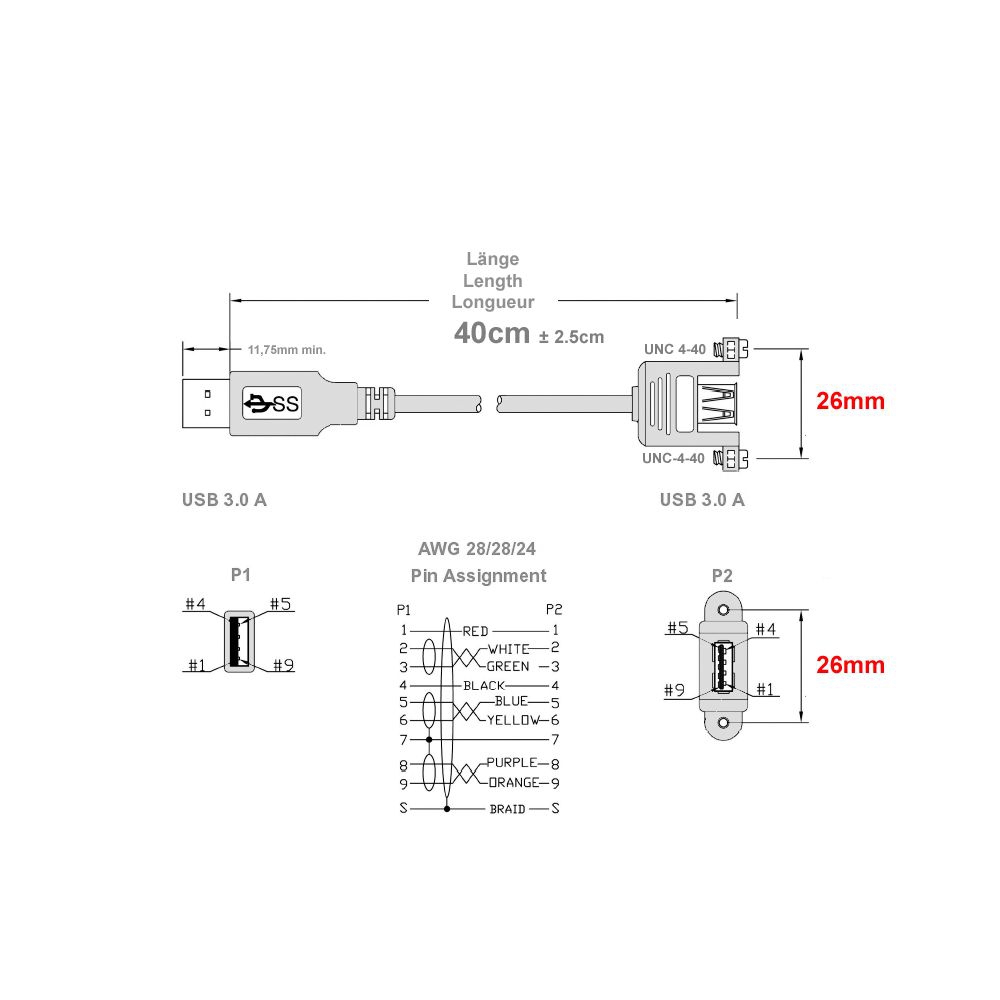

Technische Daten
- USB 3.0 Montagekabel A/A (USB REAR)
- Länge: 0,4 Meter | 40cm
- Super-Speed USB 3.0 kompatibel
- Buchse USB 3.0 Typ A (anschraubbar, 2 Schrauben)
- Stecker USB 3.0 Typ A (gerade)
- PREMIUM-Qualität mit High-End Kabelmaterial von COPARTNER
- doppelt abgeschirmt (Folienschirm u. Kupferdraht-Gefechtschirm 16*7/0.10 plus/minus 0.008mm)
- Schirmung mit Beidraht (drainwire)
- Datenleitungen paarig verdrill (twisted pairs)
- Adernstärken: AWG24 (Power) AWG28 (Daten) = (1P*28# +D+AL+ Mylar)*2C+1P*28#+2C*24# +AL+B
- Aufbau AWG24: 7/0.20 plus/minus 0.008mm (verzinntes Kupfer)
- Aufbau AWG28: 7/0.127 plus/minus 0.008mm (verzinntes Kupfer)
- Drainwire 30AWG 7/0.10 plus/minus 0.008mm (verzinntes Kupfer)
- Folienschirm mit 100% Abdeckung bei 25% Überlappung
- UL20276
- VW-1
- Außendurchmesser: 6.00 plus/minus 0.15mm
- RoHS-konform (entspricht EU-Umweltschutz-Richtlinie)
- 2 UNC 4/40 Schrauben im Lieferumfang enthalten (vormontiert)
- Kabelaufdruck: USB 3.0 Cable E119932 UL AWM 20276 80℃ 30V VW-1 COPARTNER
- Farbe: schwarz
