USB 2.0 Spezialkabel: A rechts gewinkelt an JST PHR-5 (nicht eingesteckt), 19cm
USB 2.0 Spezialkabel: Stecker USB 2.0 A 90° nach rechts abgewinkelt an JST Connector PH Series Female PHR-5 (Kontakte noch nicht eingesteckt), Länge ca. 19cm
Technische Daten
- USB 2.0 Spezialkabel optimiert für Gehäusedurchführung
- Realisation: Die 4 Kontakte sind noch nicht in den JST Connector eingesteckt
- Durchmesser des Rundkabels ca. 4.8mm

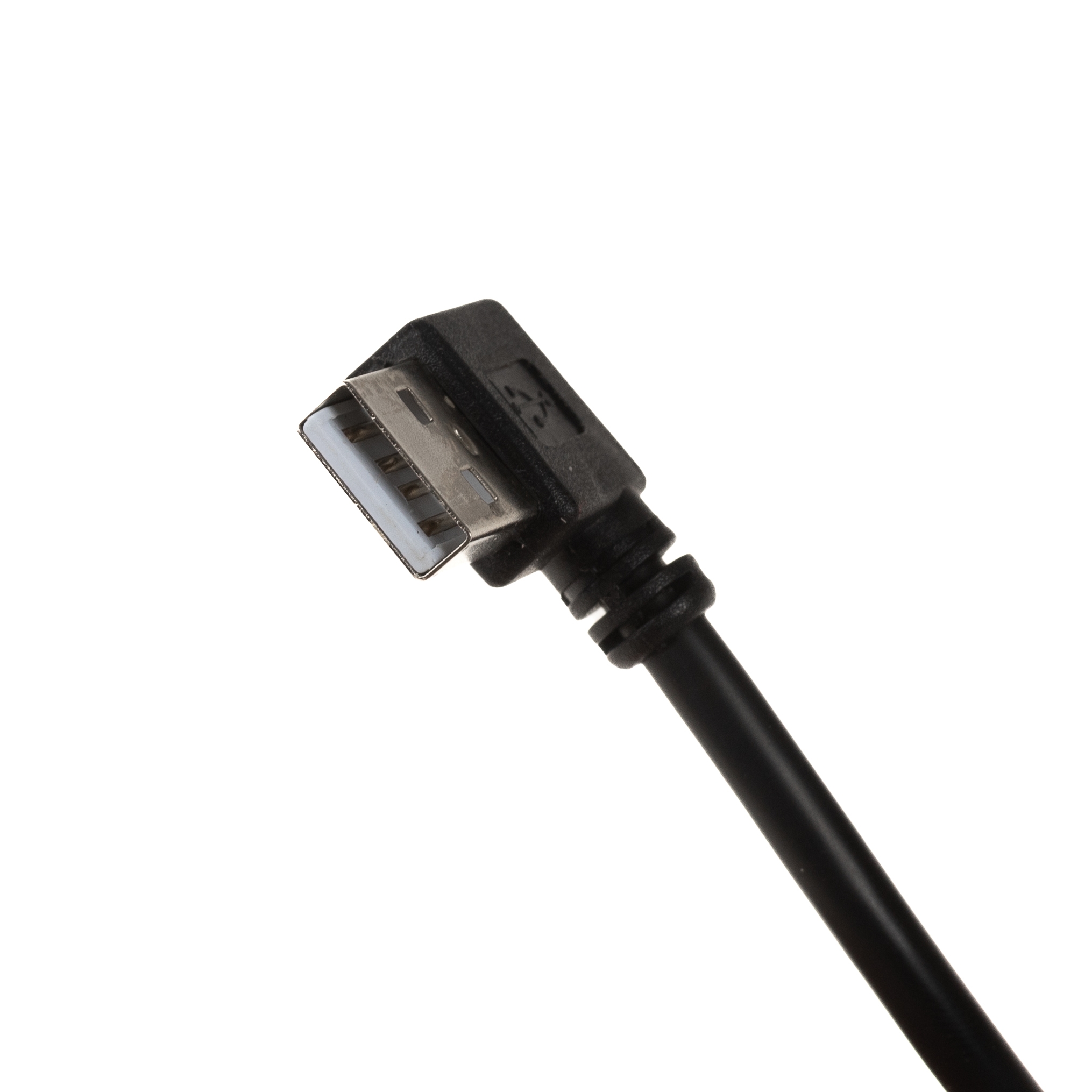

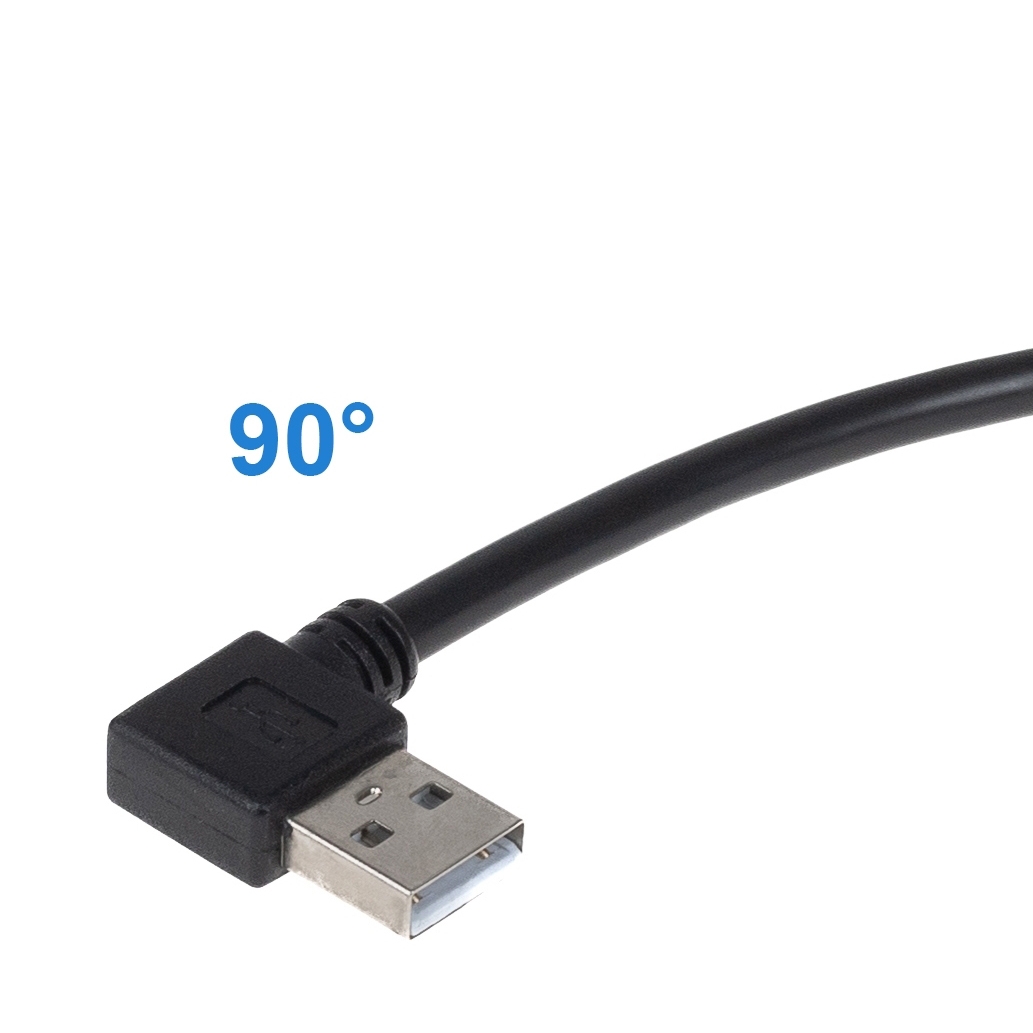

- Anschluss 1: USB 2.0 A Stecker nach rechts abgewinkelt

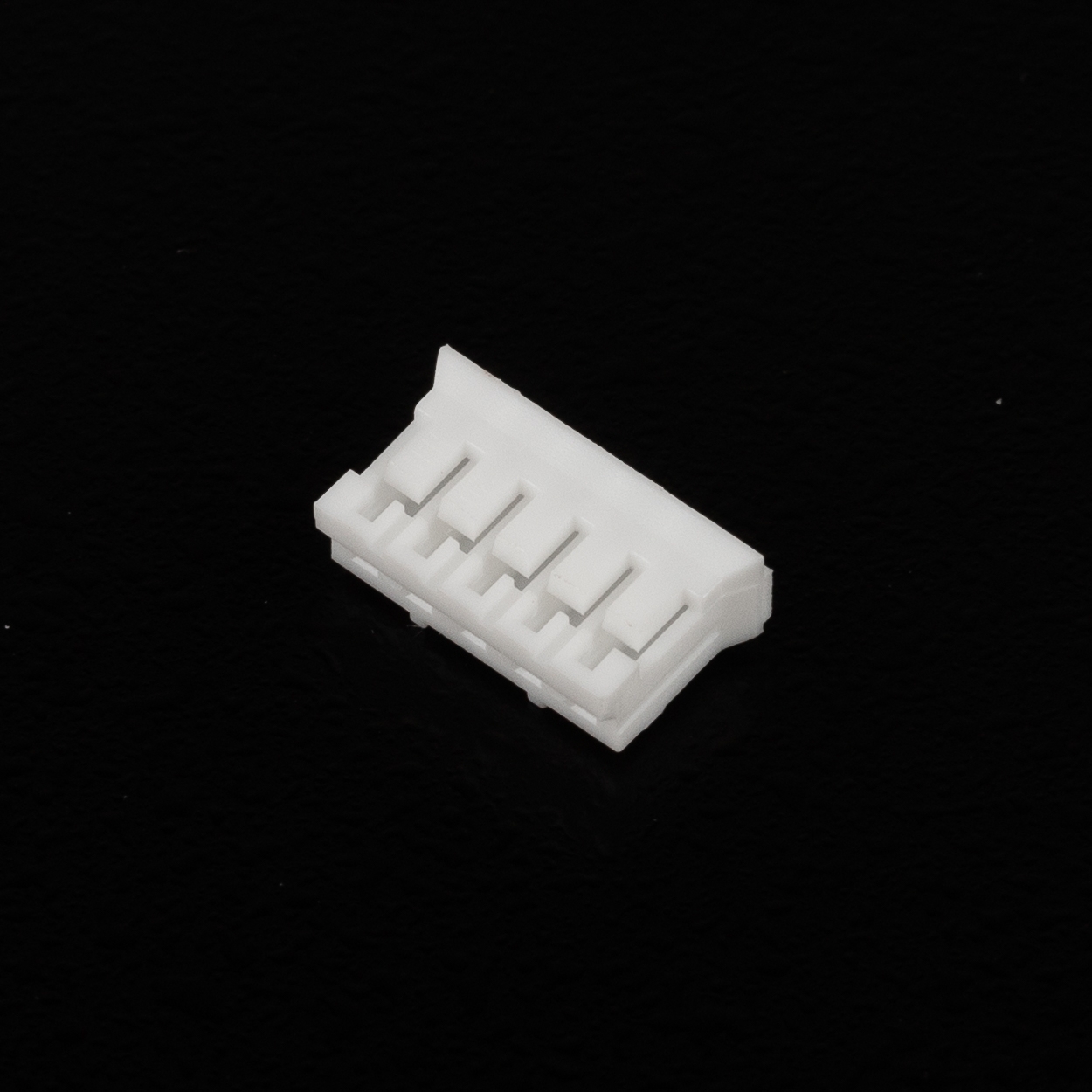

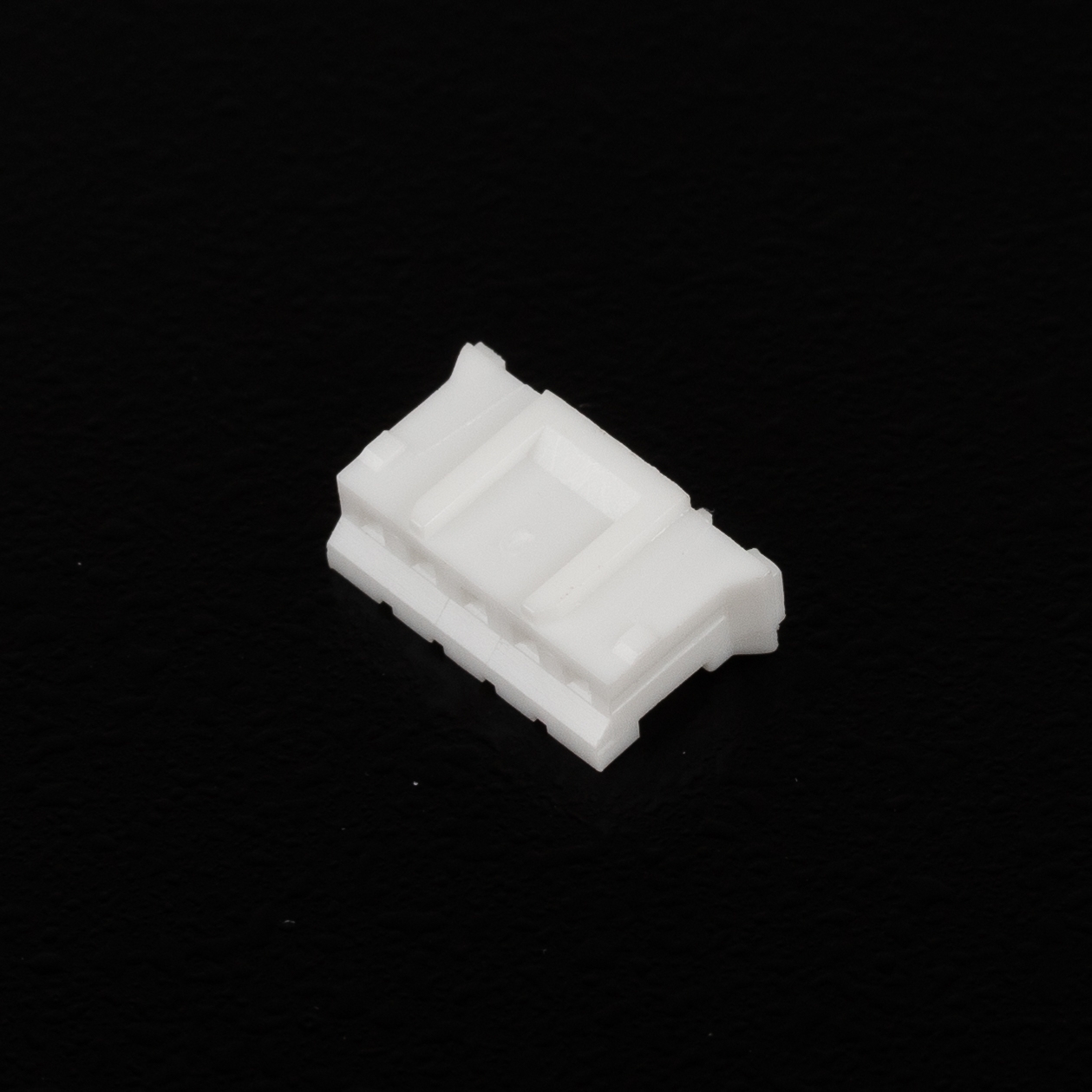

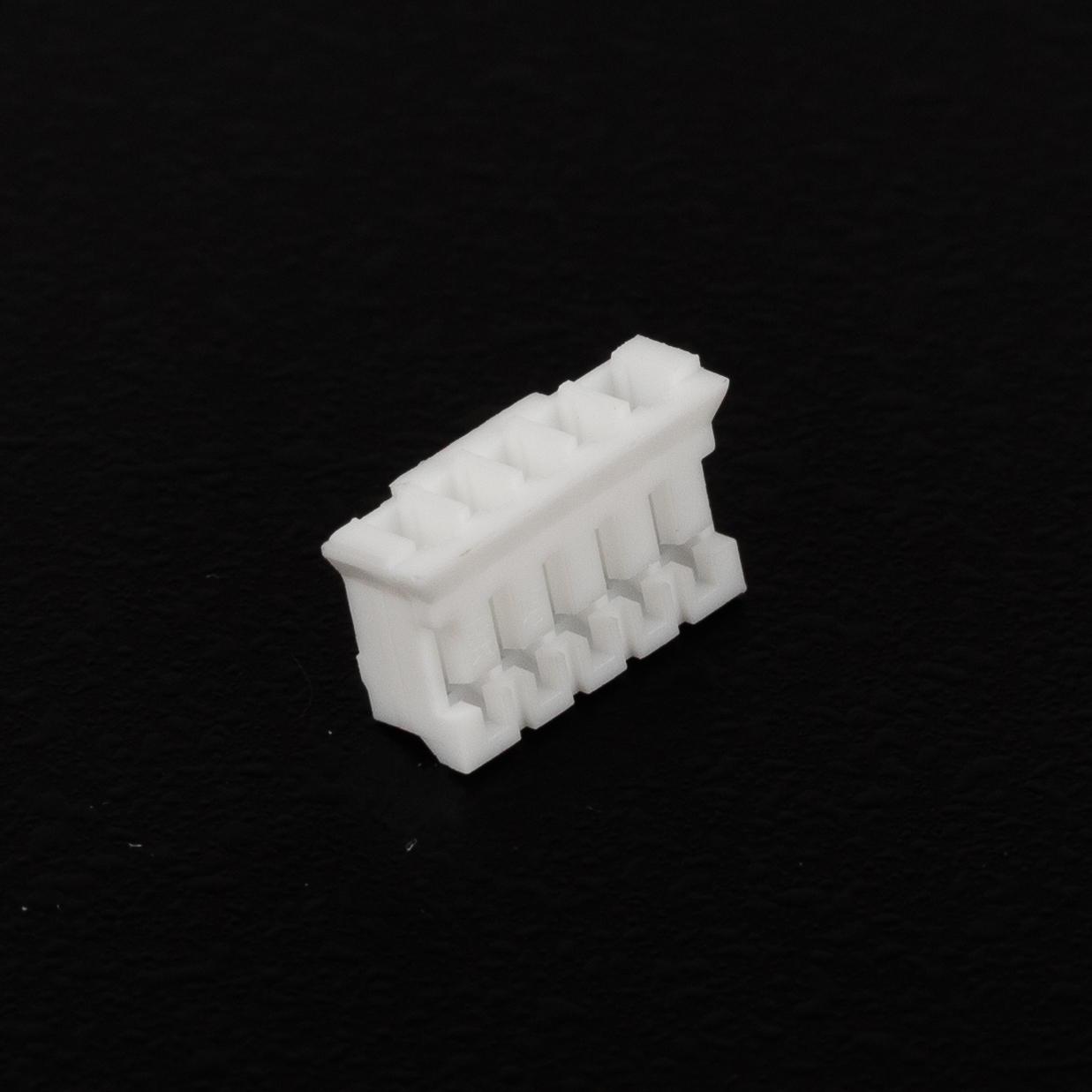

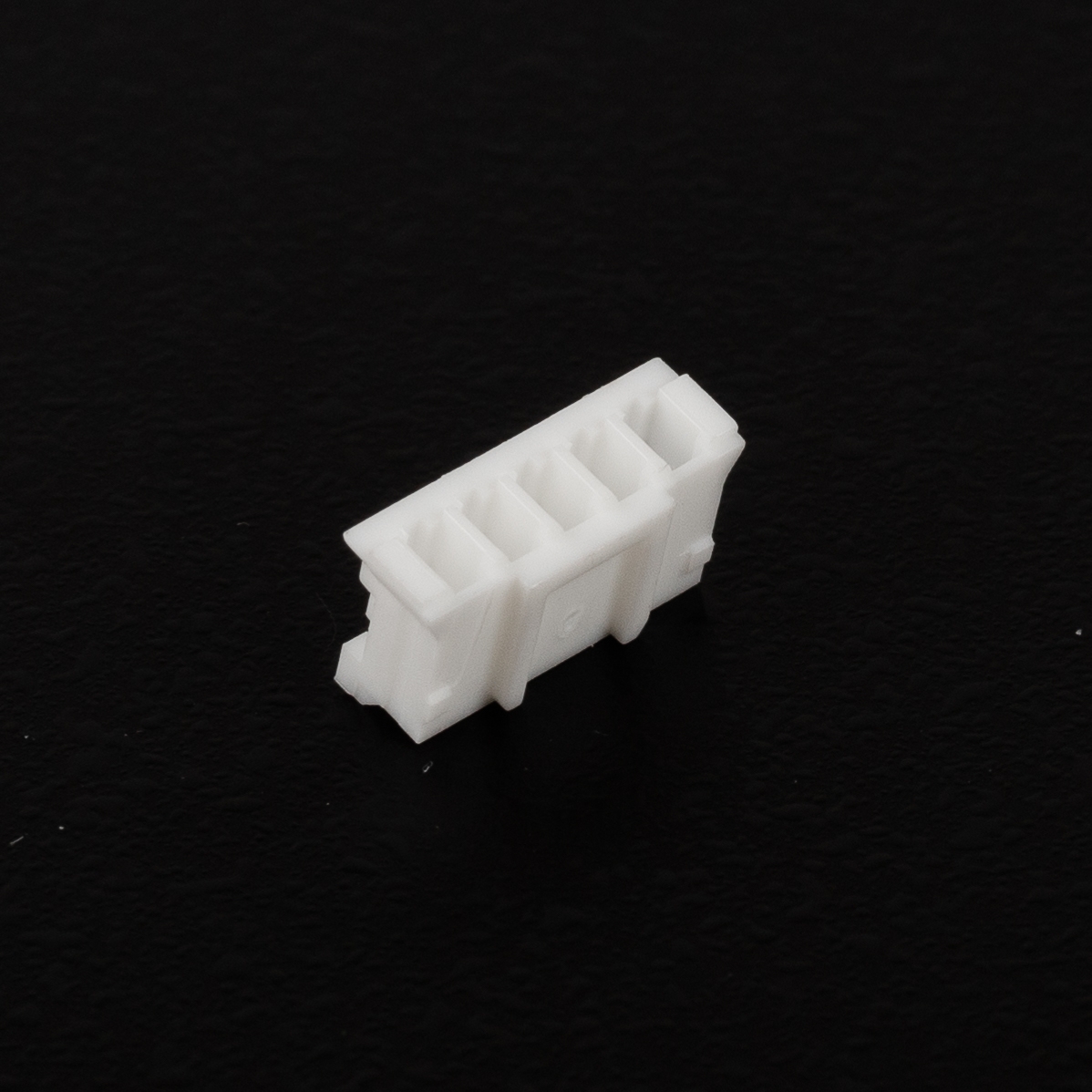

- Anschluss 2: JST Connector PH Series Female PHR-5

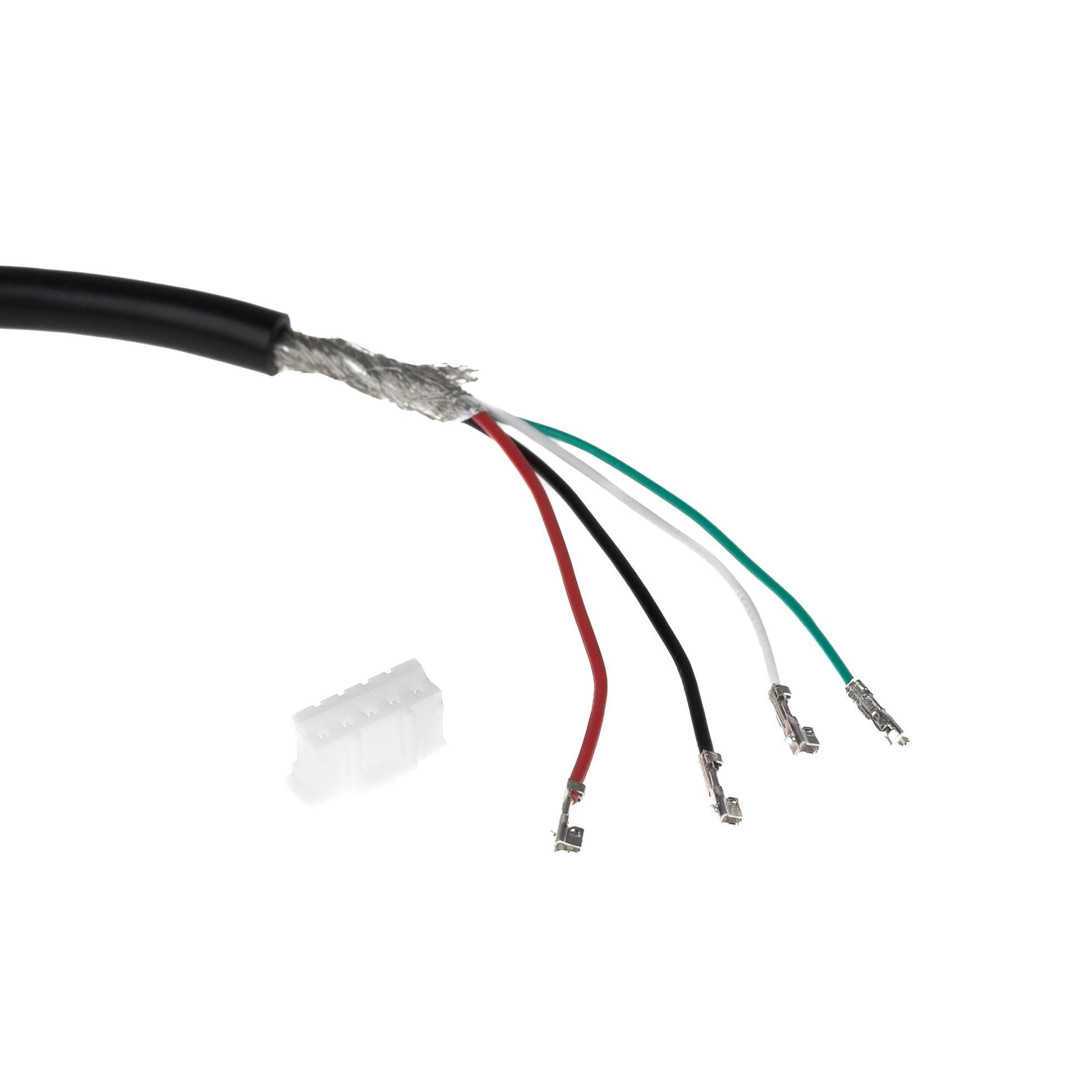

- bei Lieferung JST-Gehäuse in Tüte beliegend (Kontakte mit Litzen verbunden, aber noch nicht in JST-Gehäuse eingesteckt)
- UL 2725 Kabelmaterial z.B. E238846

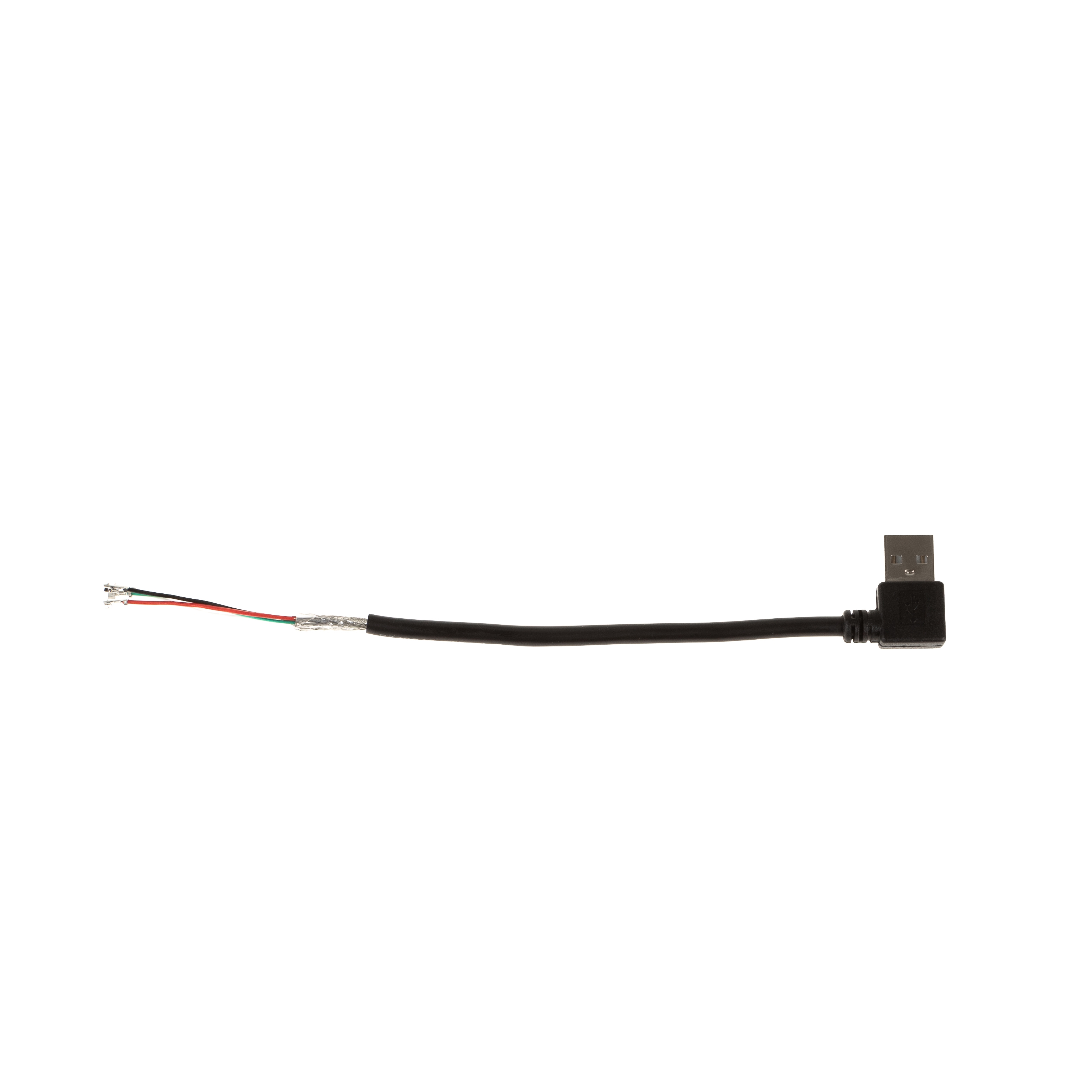

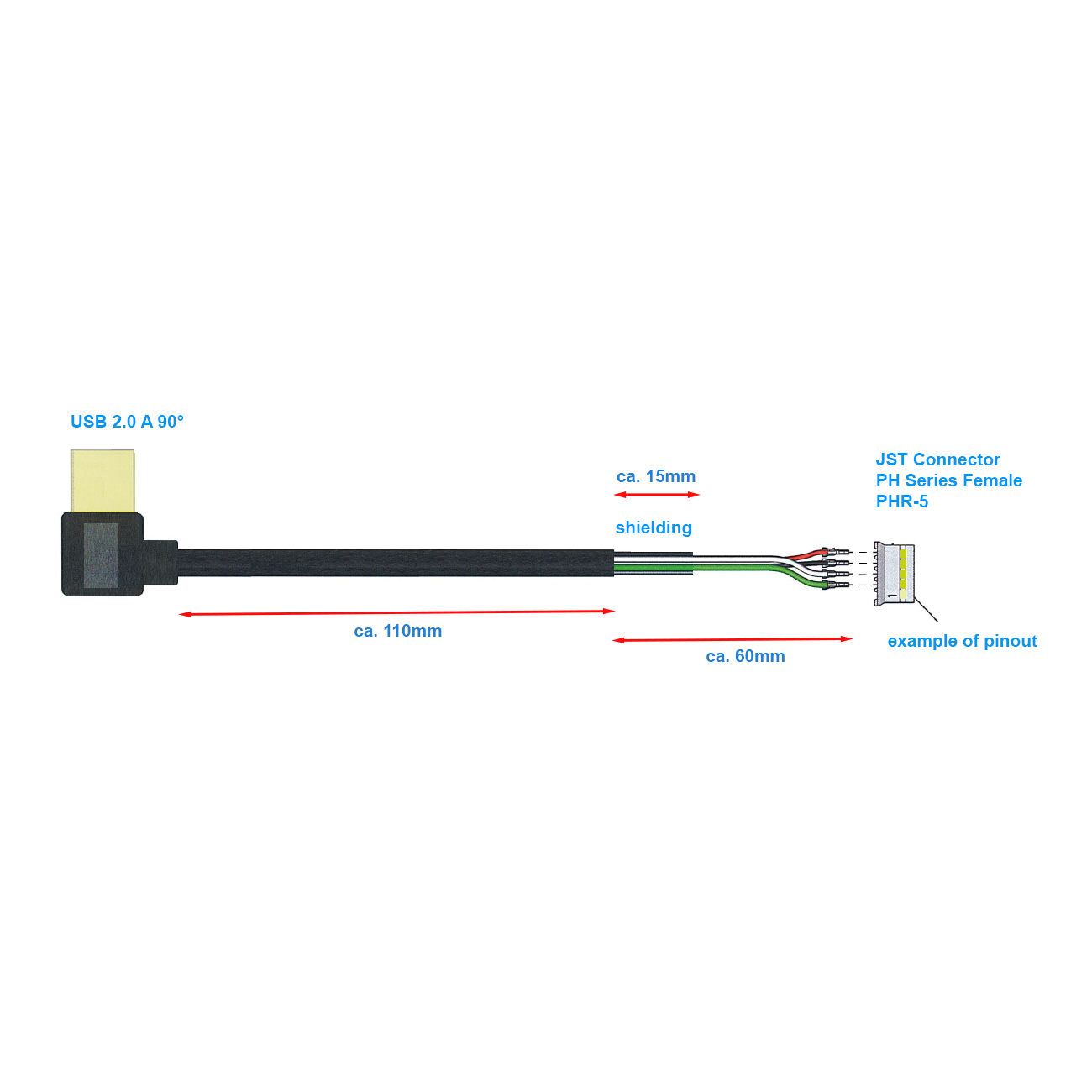

- Länge: ca. 19cm | 190mm (über alles gemessen)
- Länge der Außenisolierung: ca. 111mm
- Länge der herausstehenden Schirmfolie/Schirmgeflecht: ca. 15mm (bei Endmontage umlegen u. eincrimpen)

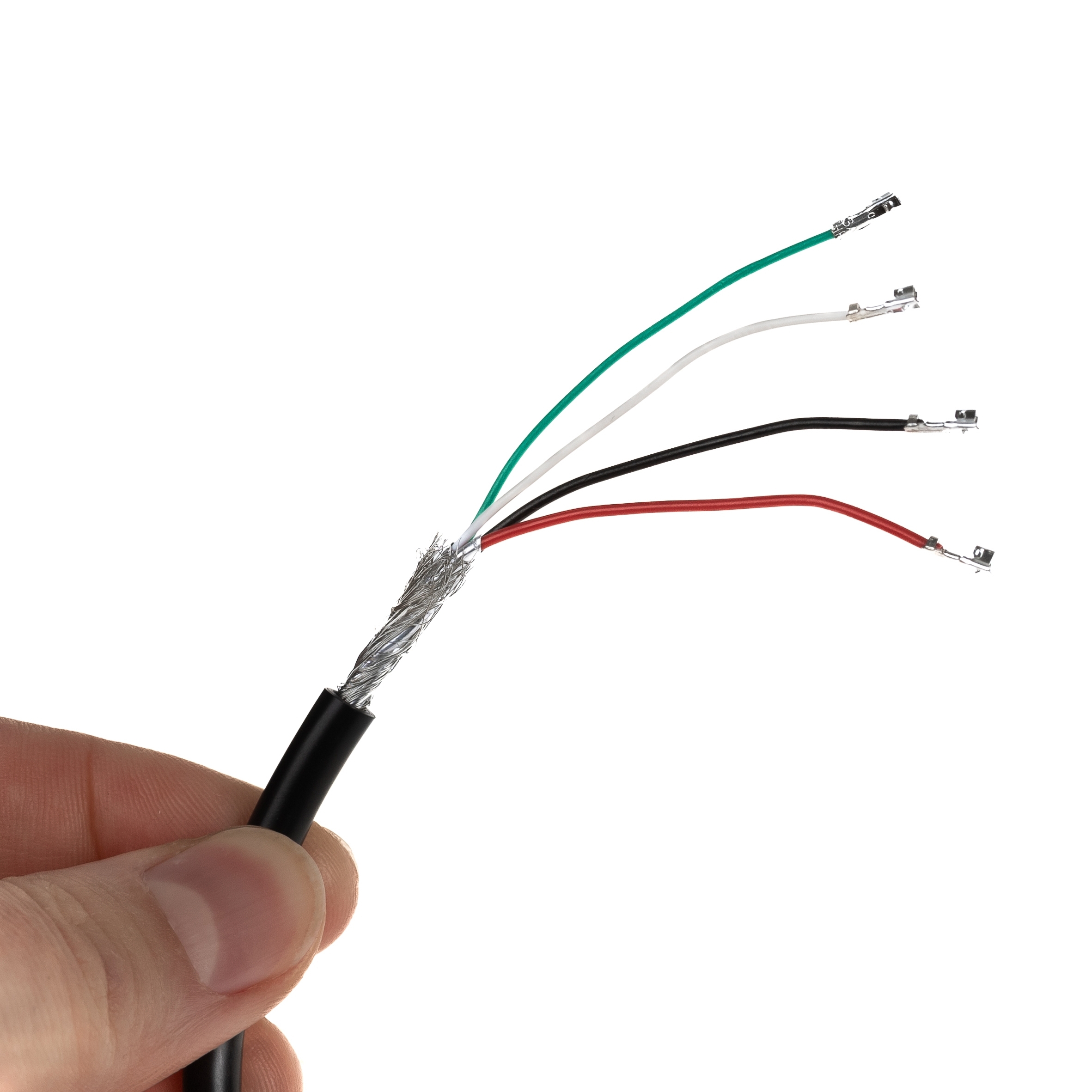

- Länge der Litzen ca. 60mm (ab Ende der Außenisolierung)
Anwendung
Das hier angebotene USB 2.0 Spezialkabel wurde optimiert für eine Gehäusedurchführung. Da die Kontakte des JST-Steckers noch nicht bei JST-Gehäuse eingesteckt sind, kann das Kabel durch ein kleines rundes Loch eines Gerätes gesteckt werden.
Das hier angebotene Kabel ist nur ein Beispiel für eine mögliche Kabelkonfeltion. Bei ähnlichem Bedarf bitte per Email anfragen. Eine kundenspezifische OEM-Produktion ist ab 50 Stück möglich.
