10,46 €*
Dieses Produkt ist zurzeit leider nicht verfügbar. Wir benachrichtigen Sie gerne per E-Mail, wenn es wieder am Lager ist.

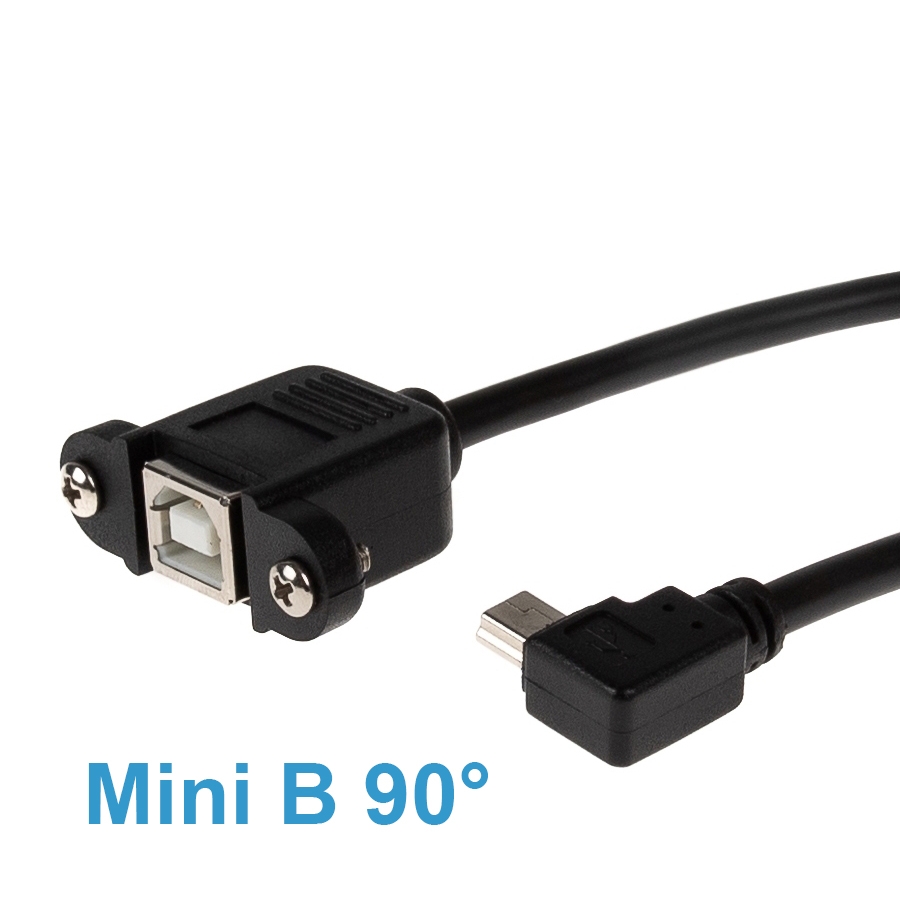

USB 2.0 Kabel für Panel-Montage: USB-B-Buchse (abschraubbar) auf USB-Mini-B-WINKEL-Stecker 90°, doppelt abgeschirmt, UL-Kabelmaterial, inkl. Schrauben, Länge ca. 1m
Bitte per Email anfragen / z.Z. auftragsbezogene Fertigung
Technische Daten
- USB 2.0 Panel-Montagekabel

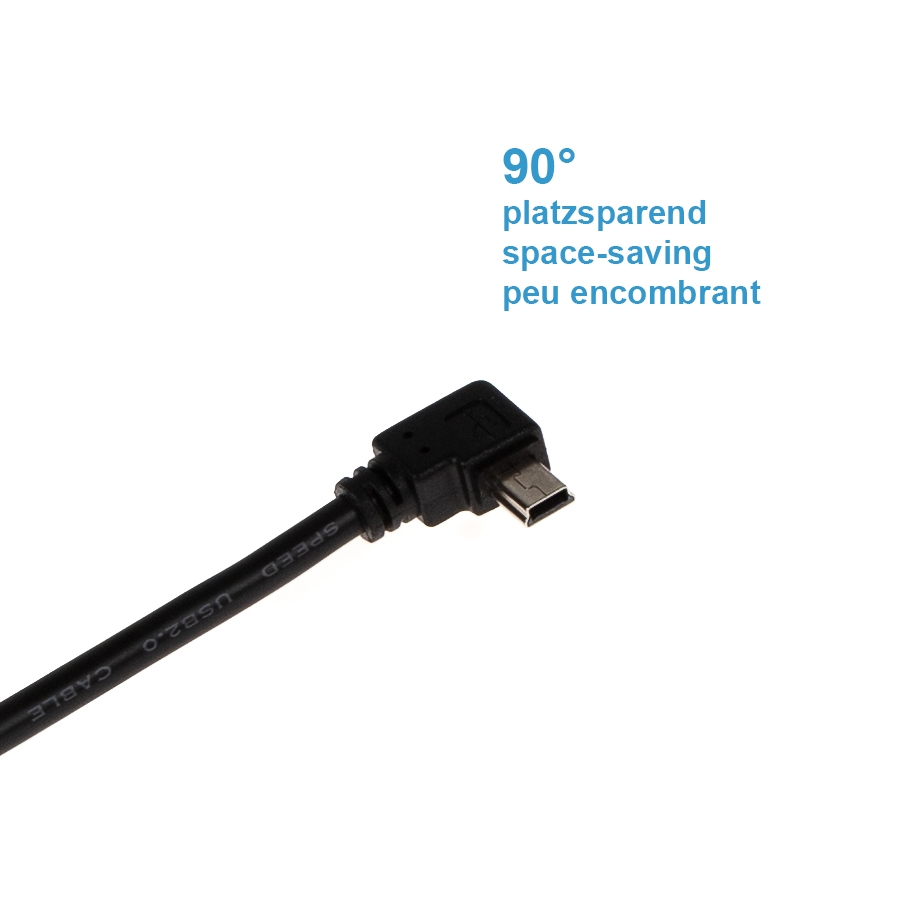

- spezielles USB-B-Montagekabel mit platzsparendem MINI B Winkelstecker 90°

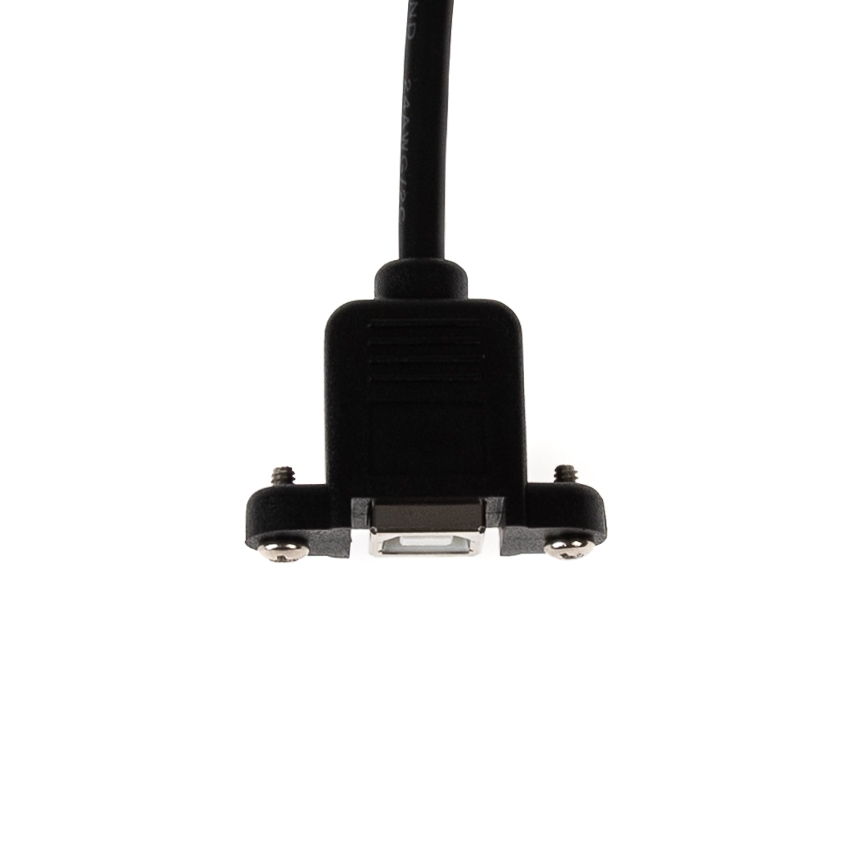

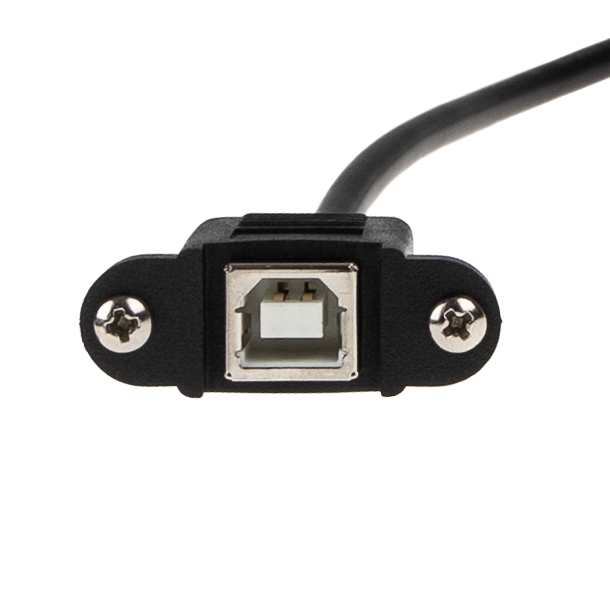

- Anschluss 1: USB 2.0 B Buchse anschraubbar (seitlich eingelassene Muttern)

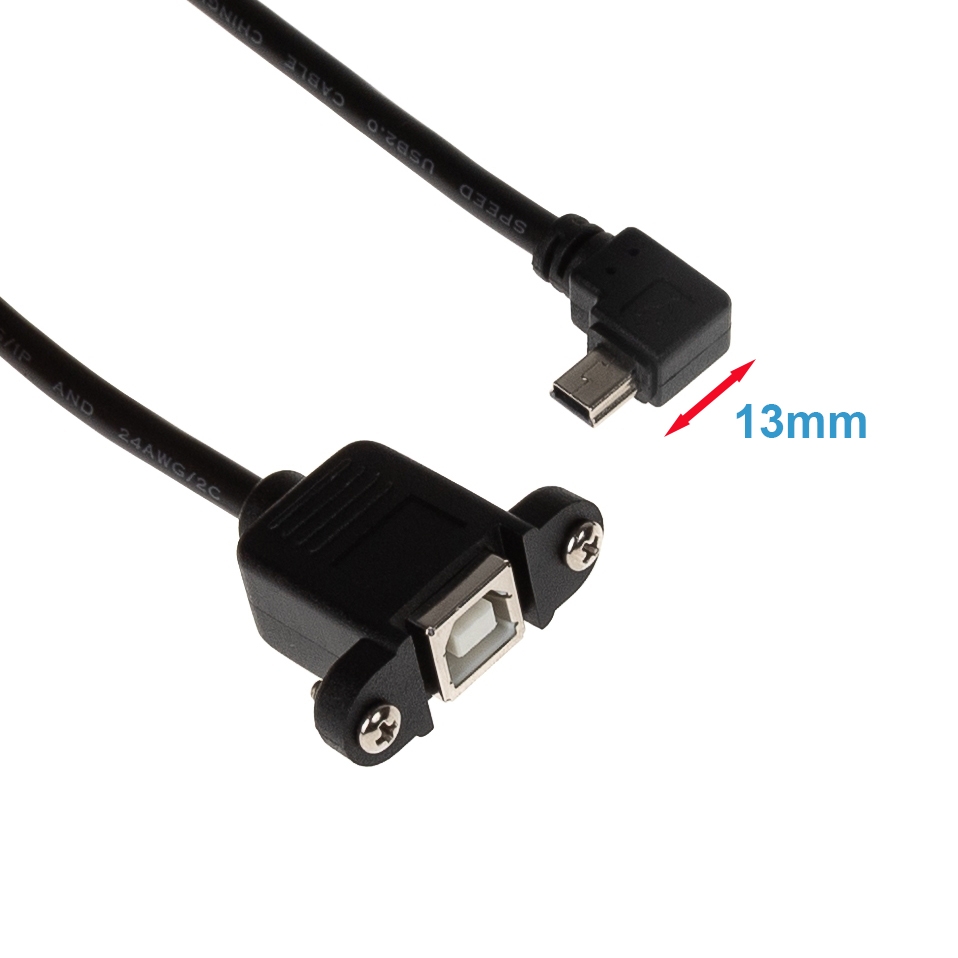

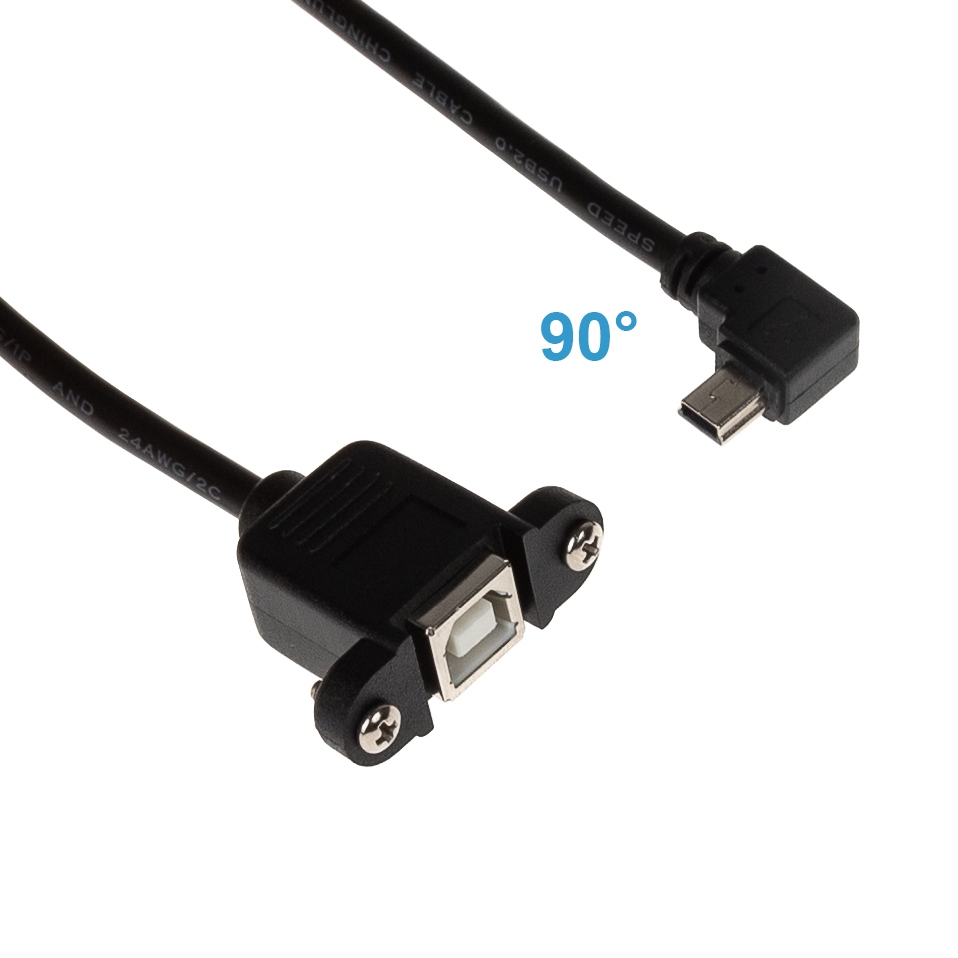

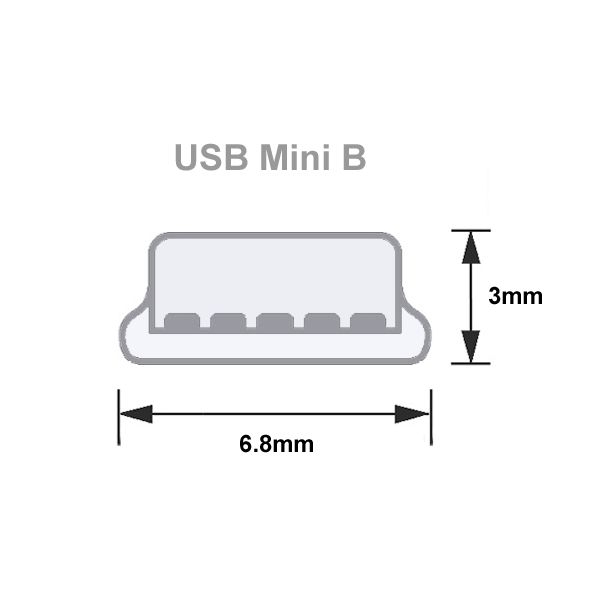

- Anschluss 2: USB 2.0 Mini B Stecker 90° gewinkelt

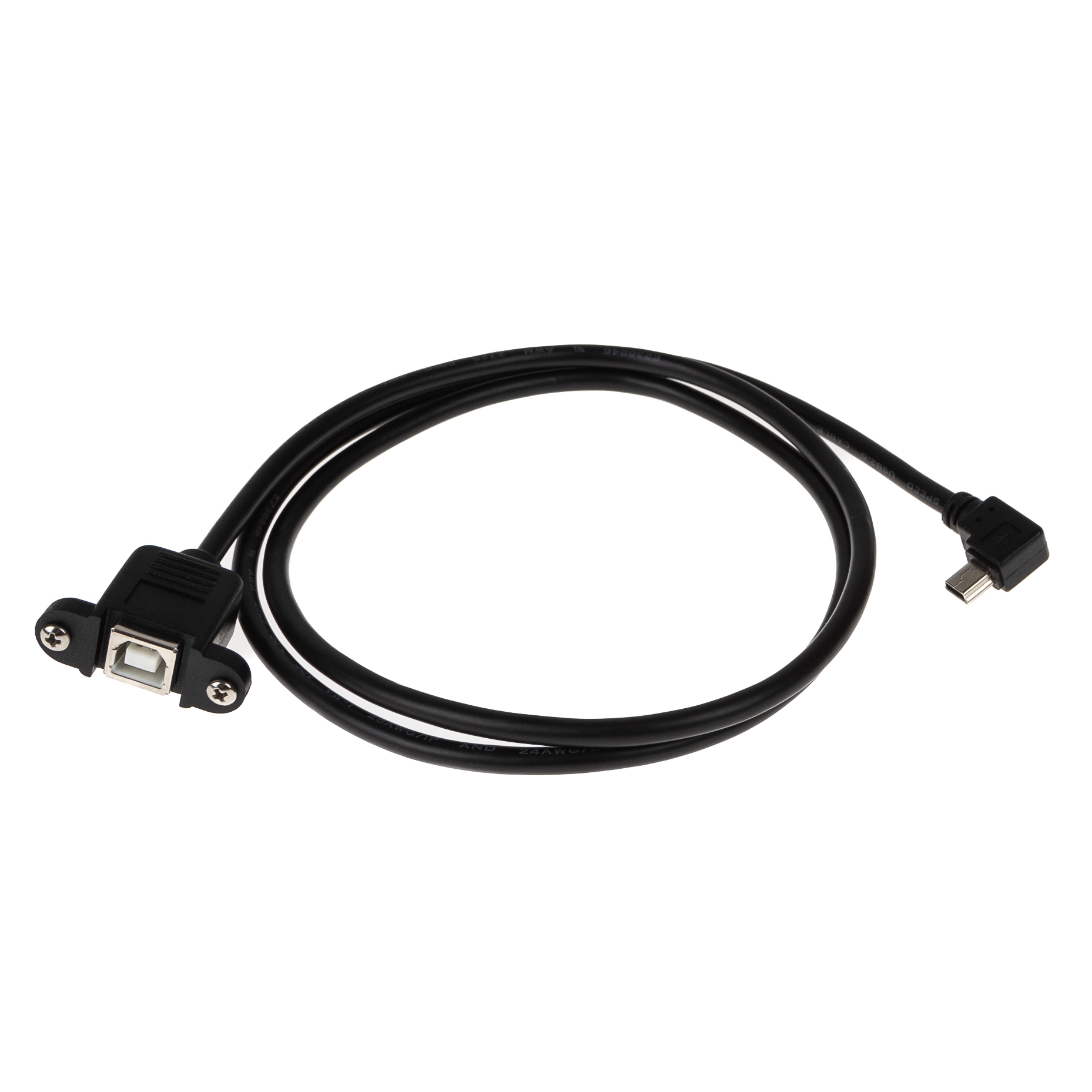

- Länge: ca. 1m
- Schraubentyp: UNC 4-40

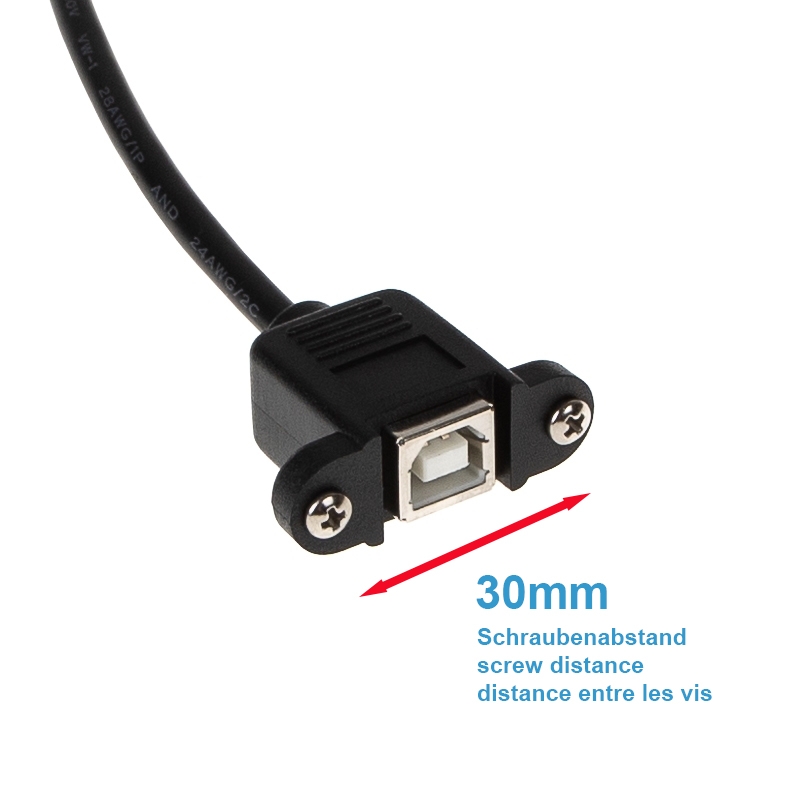

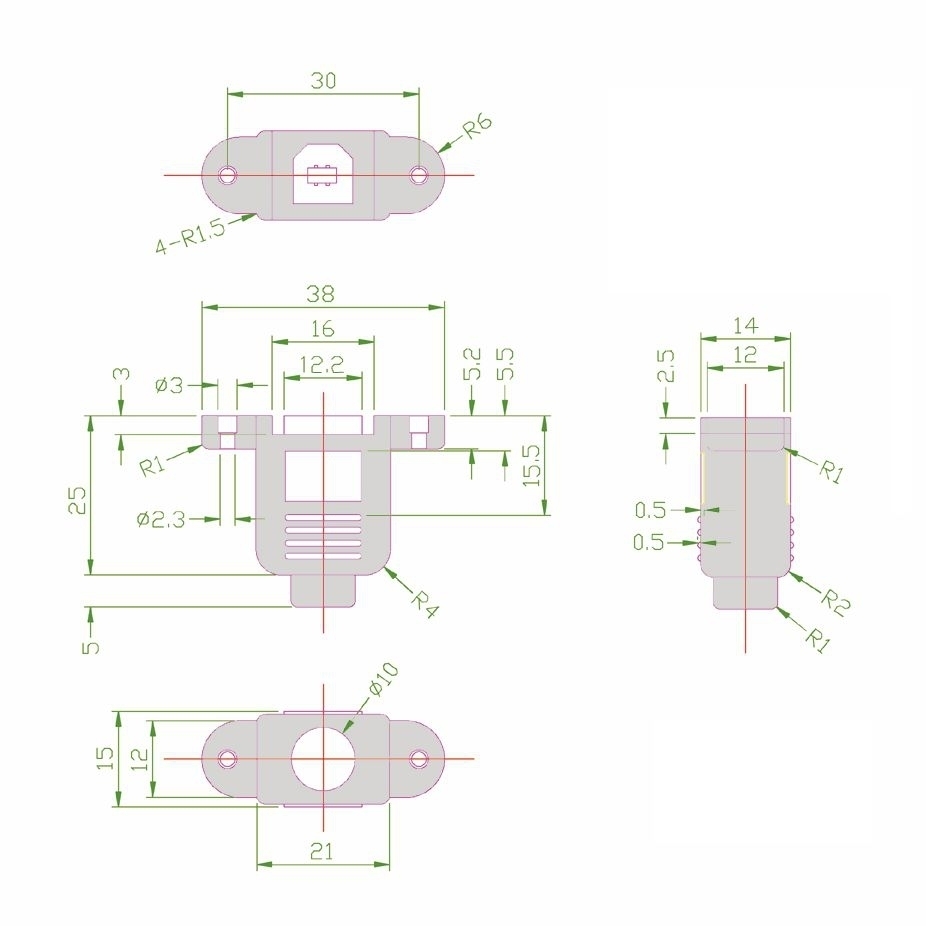

- Schraubenabstand bei B-Buchse: 30mm (siehe Zeichnung)
- PREMIUM-Qualität
- UL 2725 Kabelmaterial von Markenhersteller z.B. E238846 CHINGLUNG, 80°C 30V VW-1
- Kontakte vergoldet
- Kabelmaterial mit doppelter Schirmung (Folienschirm + Geflechtschirm)
- Stecker geschirmt
- Datenadern: 28 AWG/1P (paarig verdrillt, twisted pair), Kupfer (CU)
- Poweradern 5V dicker mit 24 AWG/2C, Kupfer (CU)
- USB 2.0 kompatibel + abwärtskompatibel zu USB 1.1
- geeignet für 480 MBit/s (high speed), 12 MBit/s (full speed) und 1.5 MBit/s (low speed)
- Kabeldurchmesser ca. 5mm
- Lieferumfang: Panelkabel inkl. 2 Schrauben (vormontiert)
- Farbe: schwarz
- Zolltarif-Nr. für USB-Kabel: 85444290
- alternative Produkt-Bezeichnungen: Gehäusedurchführung, Kabel mit Einbaubuchse, Rack Mount, Panel Mount, USB REAR
- CE, WEEE, RoHS-konform (Restriction of Hazardous Substances, Umweltschutznorm)
Anwendung

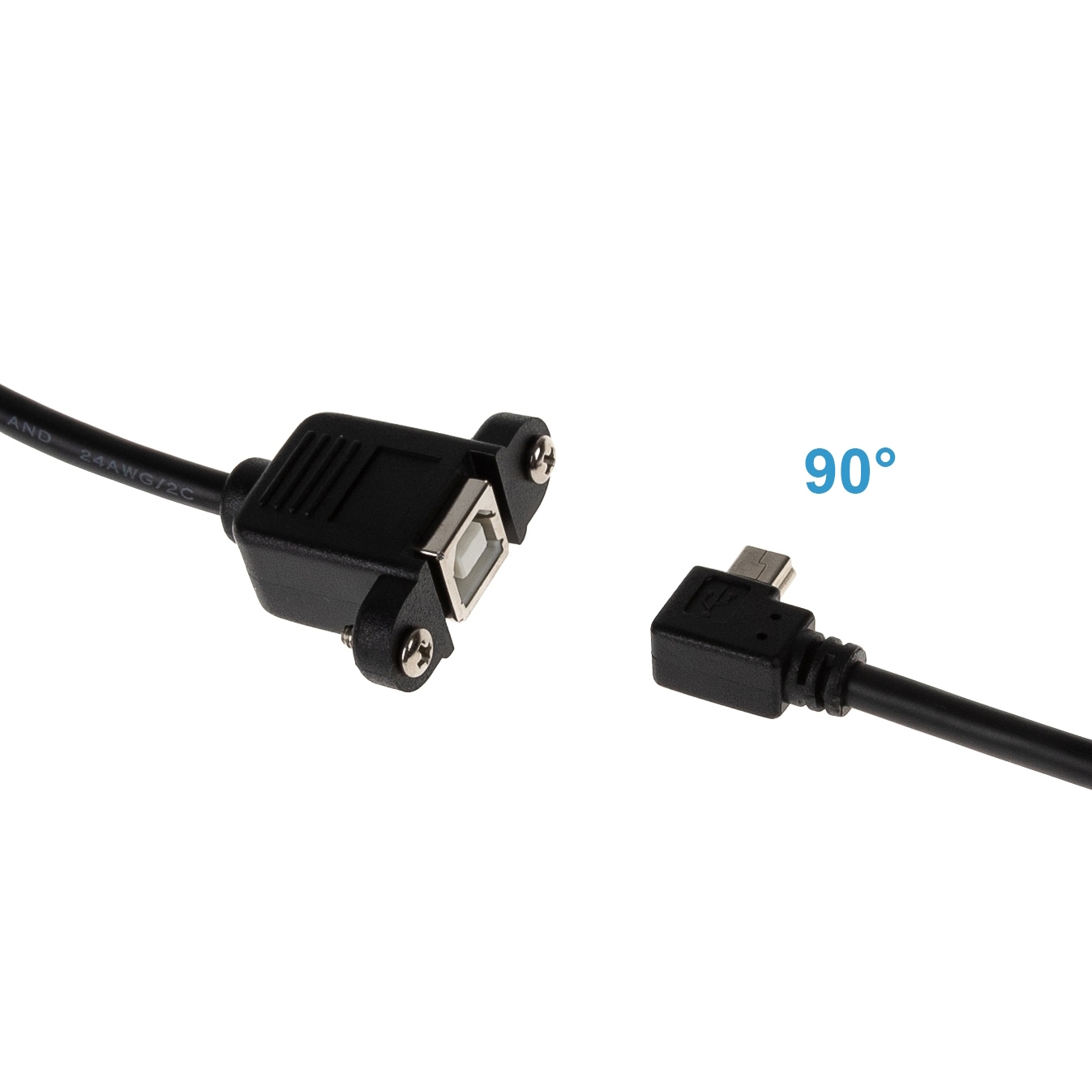

Die Buchse des USB 2.0 Montagekabels (Typ B weiblich) ist anschraubbar. Auf der anderen Seite des Kabels befindet sich ein 90° abgewinkelter Stecker vom Typ USB 2.0 MINI B.
Das UL-2725-Kabelmaterial ist doppelt abgeschirmt (Metallfolie und Geflechtschirm) und hat paarig verdrillte Kupfer-Datenleitungen (Adernstärke AWG 28/1P). Die beiden Schrauben und eingelassenen Muttern sind im Lieferumfang enthalten. Die Schrauben vom Typ UNC 4/40 sind vormontiert. Die USB-Buspowerleitungen sind mit AWG 24/2C ausgeführt, also dicker als die Datenleitungen, was der USB-Norm entspricht.
Die hier angebotene Produktlinie von USB-Montagekabeln wurde von der Dr. Zellmer GmbH speziell für industrielle Zwecke entwickelt. Für SuperSpeed USB 3.0 oder Type C sind ebenfalls Montagekabel verfügbar.
