USB 2.0 Kabel Rolle 100m AWG28 AWG24 UL schwarz

USB-2.0-Kabelrolle, 100m, Kabelmaterial gemäß USB-Norm: AWG28/1P (twisted pair) + AWG24/2C (5V Stromverbindung), doppelt geschirmt (Alufolie + Geflecht), USB 2.0 kompatibel, Kabeldurchmesser 4,5mm, Farbe: schwarz

Anwendung

Gute Kabelqualität + UL

Das hier angebotene doppelt abgeschirmte Kabel (Folien- und Geflechtabschirmung + Drainwire) ist für USB 2.0 und USB 1.1 geeignet und unterstützt die maximale USB 2.0 Geschwindigkeit von 480 MBit/s.

USB Norm konform

Mit den Adernstärken AWG28/1P und AWG24/2C, d.h. mit einem dickern Adernpaar für die 5V-Stromversorgung, entspricht das Material den Anforderungen der USB-Norm und ist für die Konfektionierung max. 5m langer USB-Kabel geeignet. Die Datenleitungen (AWG28/1P) sind paarig verdrillt.

Kabel-Herstellung / Konfektionierung

USB-Stecker und USB-Buchsen für die Produktion von USB-Kabeln sind bei uns ebenfalls im Programm. Sie werden im Set mit den dazugehörigen Posthauben (Steckergehäuse aus PVC) angeboten.

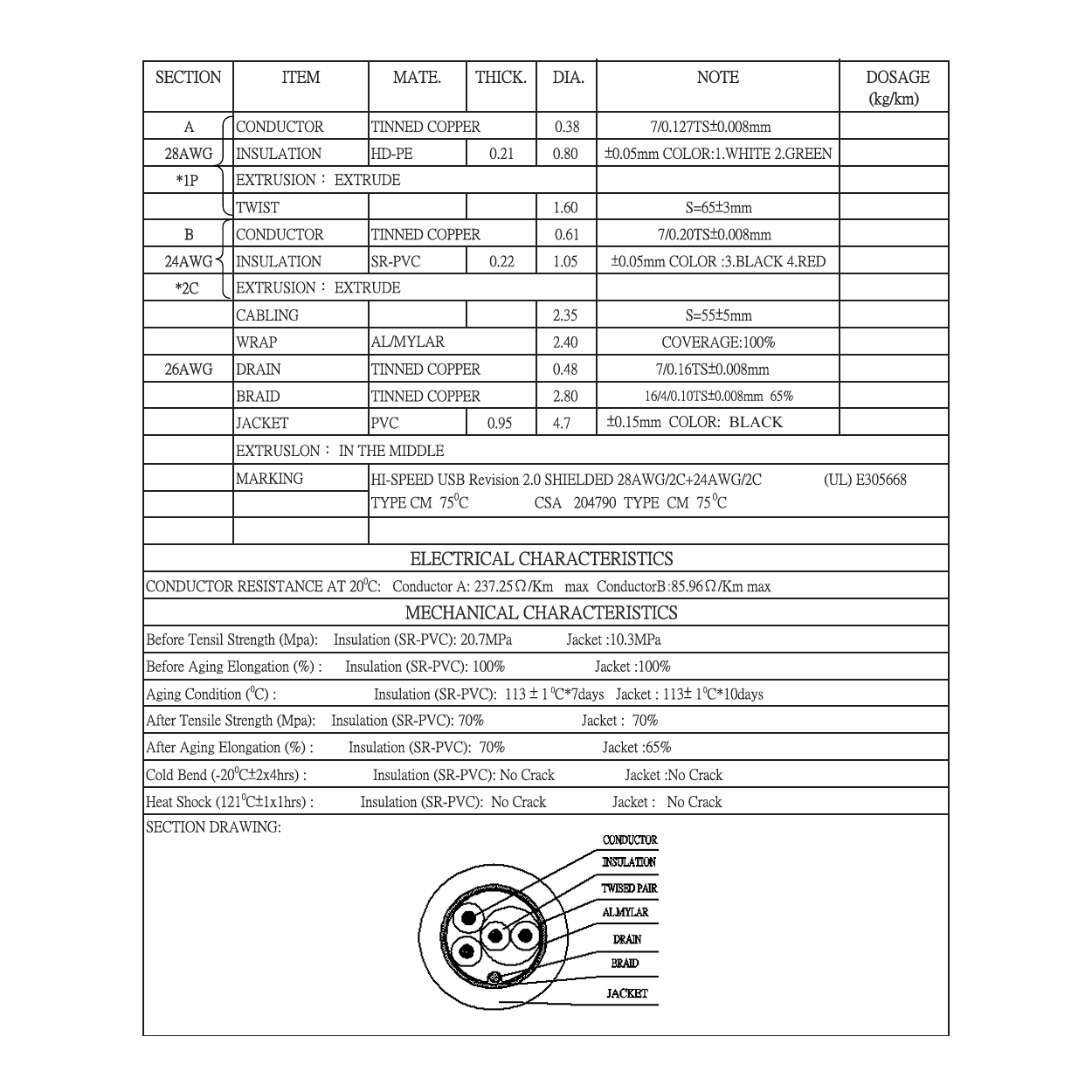

Technische Daten

• Kabelrolle 100m (USB 2.0 Kabel Rohkabel, Meterware auf Rolle ohne Stecker)
• spezielles Kabelmaterial für USB-Kabelherstellung / Konfektion
• kompatibel USB 2.0 und USB 1.1
• geeignet für 480 MBit/s (high speed), 12 MBit/s (full speed) und 1.5 MBit/s (low speed)

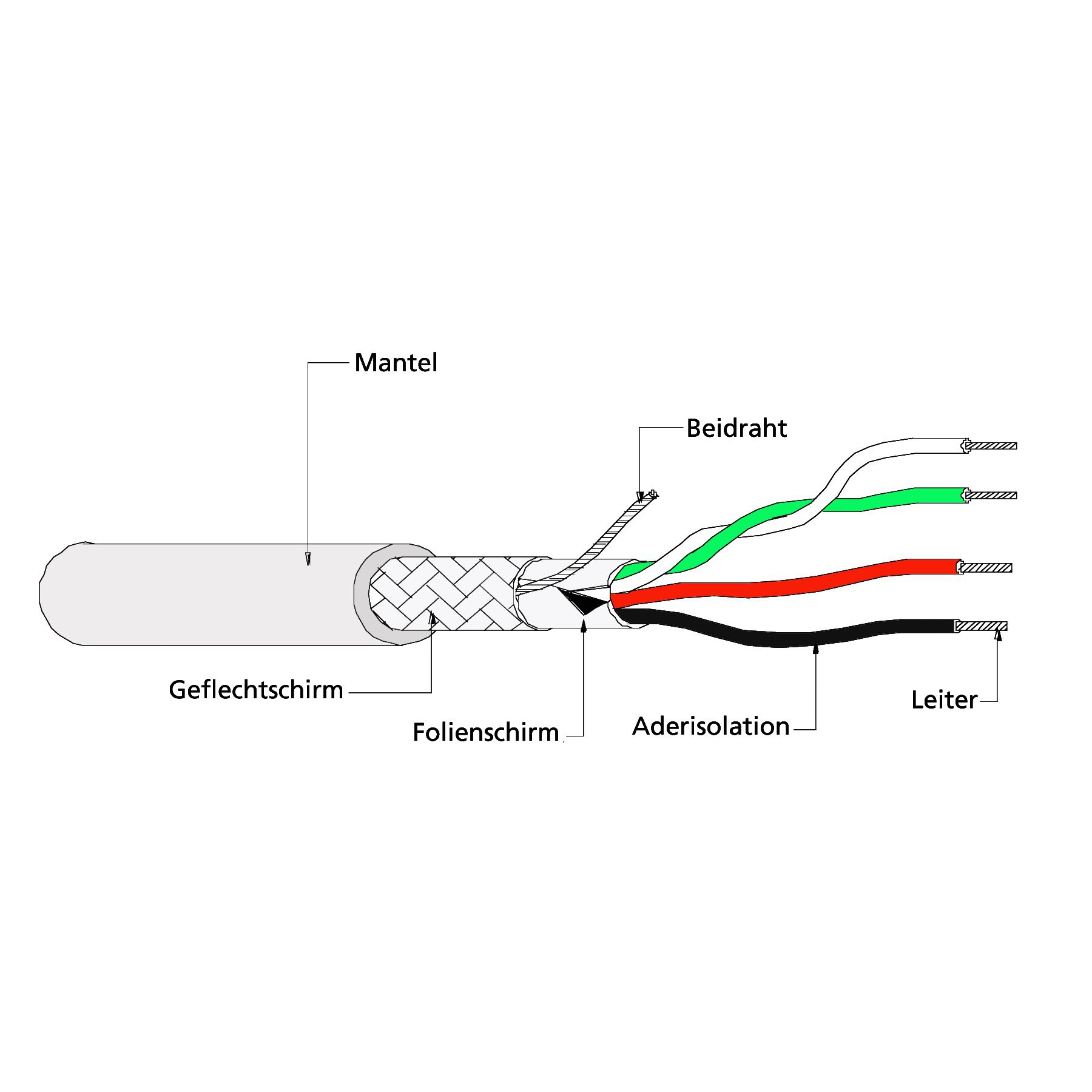

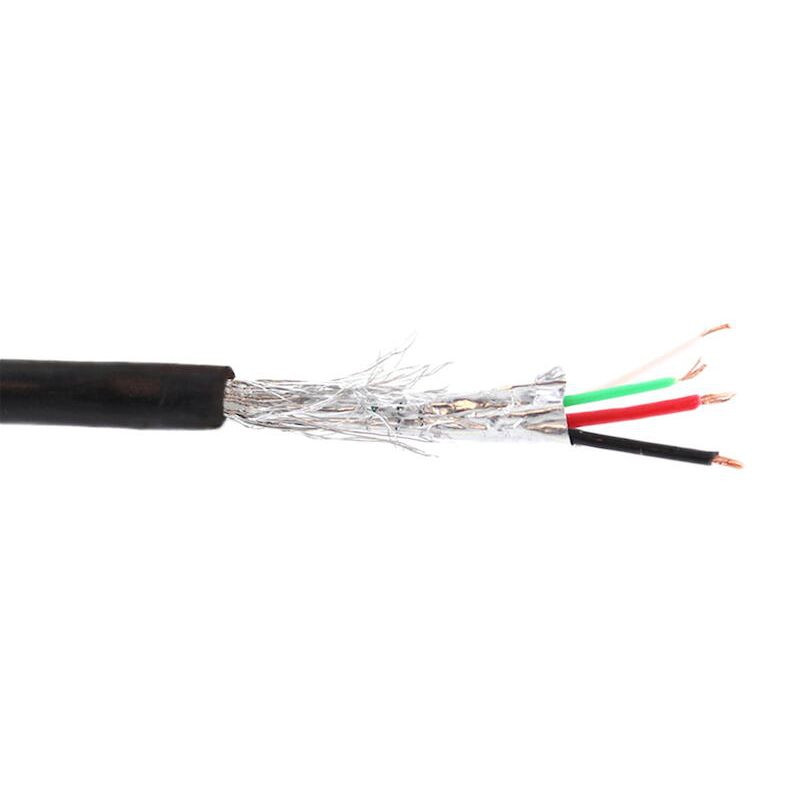

• doppelt abgeschirmt: Aluminiumfolie + Geflechtschirm (Kupfer, verzinnt)
• Material (Leiter): Kupfer, verzinnt
• Mantel: PVC
• Datenleitungen paarig verdrillt: twisted pair
• AWG28/1P weiß + grün (7 x 0,127 mm)
• AWG24/2C schwarz + rot (7 x 0,20 mm)
• Beidraht (7 x 0,16 mm)
• Impedanz 90 Ω (+/- 15%)
• Betriebsspannung (nom.): 30V
• Isolationswiderstand (Min.): 100 MΩ (x km)
• Kabelkapazität (Max.): 66 pF/m (bei 10 kHz)
• Leiterwiderstand (AWG28): ≤ 237,2 Ω/km
• Leiterwiderstand (AWG24): ≤ 89 Ω/km
• Adernfarben gemäß USB-Norm: rot (+5VDC), weiß (Data-), grün (Data+), schwarz (Ground)

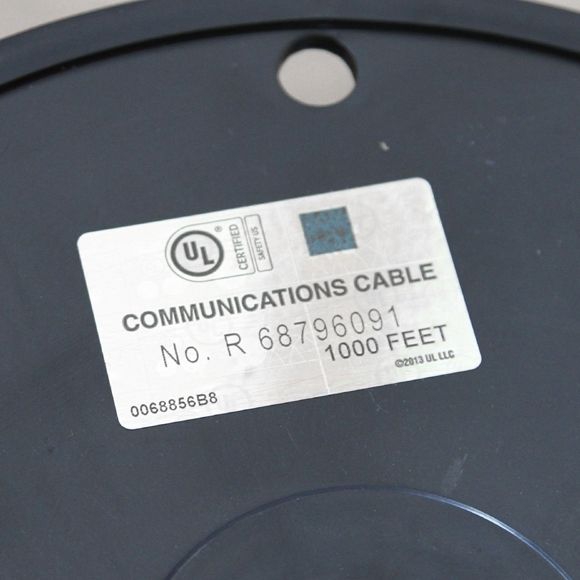

• UL Kabelmaterial: E305668 TYPE CM 75° CSA 204790 TYPE CM 75°C MSL
• Kabelhersteller: MSL ENTERPRISES CORP, siehe www.ul.com/database (ext. Link) unter UL File Number E305668
• RoHS-konform: 2011/65/EU und (EU) 2015/863
• Kabeldurchmesser 4,7 mm (+/- 0,15 mm)
• Farbe: schwarz
• Gewicht: 3.62kg

Das Material ist als 100m Rolle und als 500m Rolle im Programm. Falls im Shop nicht verfügbar, bitte per Email anfragen.
