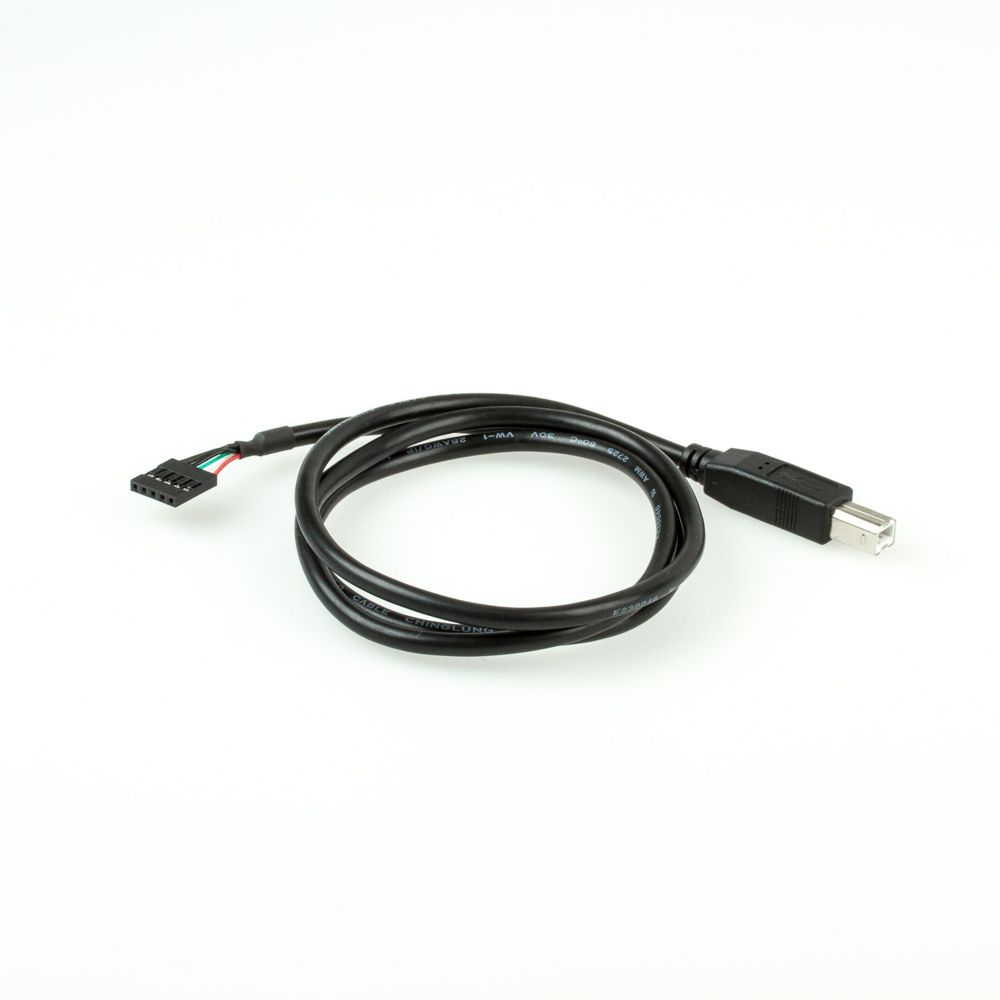

USB 2.0 Kabel, B-Stecker auf 5-poligen Boardstecker, 1m

USB-Spezialkabel: Stecker USB 2.0 B männlich auf 5-poligen Boardstecker (2.54mm Raster), 1m, schwarz

partsdata Tipp

USB 2.0 In/Out-Kabel: Stecker USB B auf Boardstecker

Dieses USB-Spezialkabel wird i.d.R. von innovativen Firmen verwendet, die ein elektronisches Eigenprodukt mit einem externen USB-B-Anschlusskabel versehen wollen.

Boardstecker 5-polig

Der Boardstecker wird intern auf ein USB-Pfostenfeld mit 2.54mm Pinabstand gesteckt. Das Kabel wird durch eine Gehäuseaussparung geführt und extern steht dann der Anschluß mit USB-B-Stecker zur Verfügung.

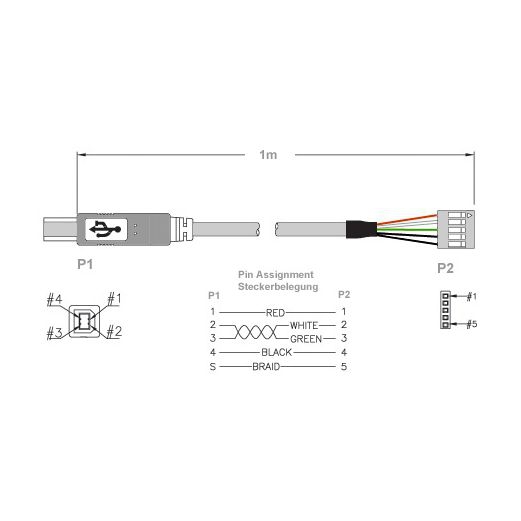

Belegung

Belegungsreihenfolge des Boardsteckers: rot (VCC, +5V), weiß (D-), grün (D+), schwarz (GND, Masse), schwarz (Abschirmung). Dies entspricht dem Marktstandard.

Technische Daten

• USB 2.0 B Spezialkabel für internen Pfostenfeld-Boardanschluss
• Länge: 1 Meter | 1m
• USB 2.0 B Stecker, männlich (belegt gemäß USB2-Norm)
• Boardstecker, schwarz (5-polig im Rastermaß 2.54mm)
• Boardstecker-Farbreihenfolge entspricht Marktstandard von Mainboards
• PREMIUM Qualität
• doppelt abgechirt mit Folien- und Geflechtschirm
• Schirm mit Pin 5 des Boardsteckers verbunden (per Schrumpfschlauch gebündelt)
• Datenleitungen AWG28/1P, 2 Adern paarig verdrillt (twisted pair)
• boardsteckerseitige Litzenverzweigung durch Schrumpfschlauch gesichert
• dickere Stromleitungen AWG24/2C gegen Spannungsabfall
• UL-Kabelmaterial U2725 (E238846, AWM, 80°C, 30V, VW-1)
• Kabeldurchmesser: ca. 4,8mm
• USB 2.0 kompatibel + abwärtskompatibel zu USB 1.1
• geeignet für 480 MBit/s (High Speed), 12 MBit/s (Full Speed) und 1.5 MBit/s (Low Speed)
• Farbe: schwarz
• CE, WEEE, RoHS-konform gemäß aktueller EU-Umweltschutz-Richtlinien
• Gewicht: 42gr
