Serielles Kabel DSub-9 Stecker an Buchse PREMIUM-QUALITÄT 2m

Serielles Kabel DSub-9 männlich / DSub-9 weiblich, 2m, vergoldete Kontakte, doppelt abgeschirmt, AWG28, 9-polige Belegung 1:1, z.B. für RS232, Farbe: schwarz

partsdata Tipps

PREMIUM-Qualität

Die Besonderheit dieser Kabelserie ist ihre verbesserte Qualität. Mit doppelter Abschirmung, UL2464 Kabelmaterial, AWG28 Adern und vergoldeten, vergossenen Steckern ist diese schwarze Kabelserie deutlich wertiger als die sonst erhältlichen DSub-9-Kabel (DB9). Alle beteiligten Komponenten sind RoHS-konform (Inner Jacket PE, Outer Jacket PVC, DB9 Connectors). Die doppelte Schirmung (Typ ADB) umfasst eine flexible Aluminium-Folie (A), einen Beidraht ("drain wire", D) sowie einen Kupferdraht-Geflechtschirm ("braid shield", B).

RS232 RS422 RS485

Dieser klassische Kabeltyp wird insbeosndere in den Bereichen RS232, RS422 und RS485 eingesetzt.

DB9 männlich - weiblich

Die Ausführung mit Stecker/Buchse ist der Marktstandard dieser seriellen Verbindungsform. Die Buchsenseite des Kabel mit 9 Kontaktlöchern wird in der Regel am PC einsteckt, an dem sich ein 9-poliger DSub-9-Port mit Stiften befindet. Externe Geräte mit seriellen Port haben ihrerseits meist Kontaktlöcher, so dass hier der Stecker des Kabels mit 9 Kontaktstiften eingesteckt werden kann. Der Schraubentyp UNC 4/40 ist bei RS-232 üblich. Metrische Verbindungen sind nicht verbreitet.

Bitte prüfen

... Sie, ob die Kabelausführung mit Stecker auf Buchse die richtige Verbindungsvariante für Sie ist. Bei uns im Shop sind alternativ auch Stecker/Stecker- und Buchse/Buchse-Kabel verfügbar bzw. kleine Gender-Changer, die eine Buchse in einen Stecker und umgekehrt wandeln.

Kabel als Verlängerung nutzen?

Falls Sie das hier angebotene Stecker/Buchse-Kabel als serielle Verlängerung nutzen wollen, so bestellen Sie bitte ein Doppelmuttern-Set (Art.-Nr. K-711) je Kabel dazu. Mittels dieser beidseitig offenen, langen Muttern können die zwei Kabelenden dann fest verbunden werden. Die Schrauben der zwei Stecker (Typ UNC4/40) werden von beiden Seiten in die Mutter geschraubt.

Technische Daten

• Stecker DSub-9 männlich auf DSub-9 weiblich (Stecker/Buchse)
• Länge: 2 Meter | 2m
• PREMIUM Qualität
• doppelt abgeschirmt mit Folien- u. Geflechtabschirmung
• vergoldete Kontakte u. Stecker-Außenseiten
• UL 2464 Kabelmaterial, z.B. von COPARTNER (E119932-U) od. CableTech (E237114)
• Kabelaufdruck: 80°C VW-1
• Kupferadern Stärke AWG 28
• mit 2 Handrändelschrauben
• Schraubentyp UNC 4-40
• vergossene Stecker mit angegossener Zugentlastung
• Kabel-Außendurchmesser ca. 5.5mm

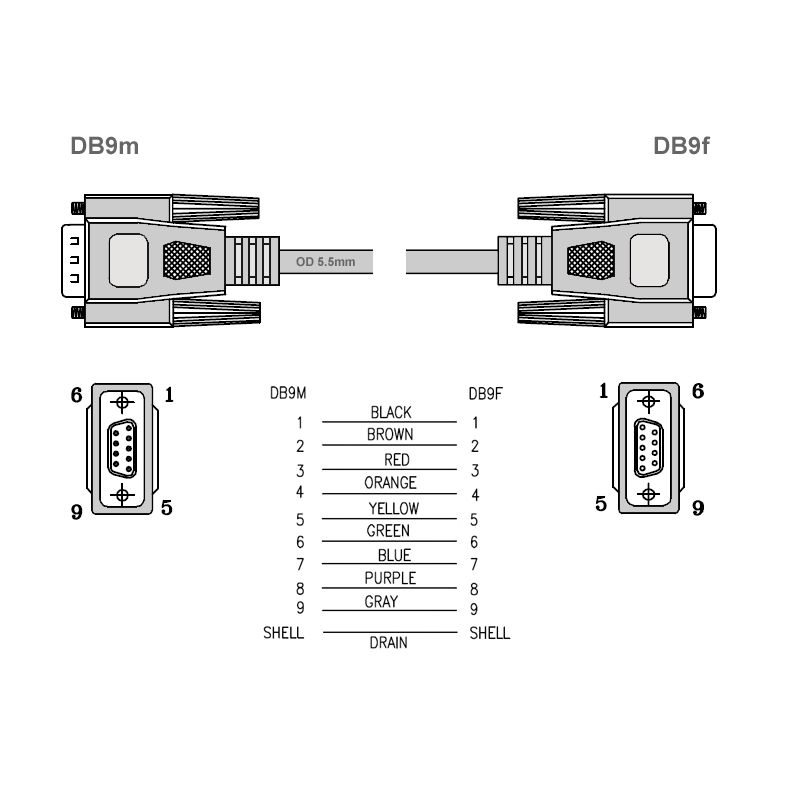

• alle 9 Kontakte 1-zu-1 verbunden: 1-1, 2-2, 3-3 ... 9-9
• CE, WEEE, RoHS konform (entsprechend EU-Richtlinien)
• Gewicht: 149gr (ohne Verpackung)
• Farbe: schwarz
