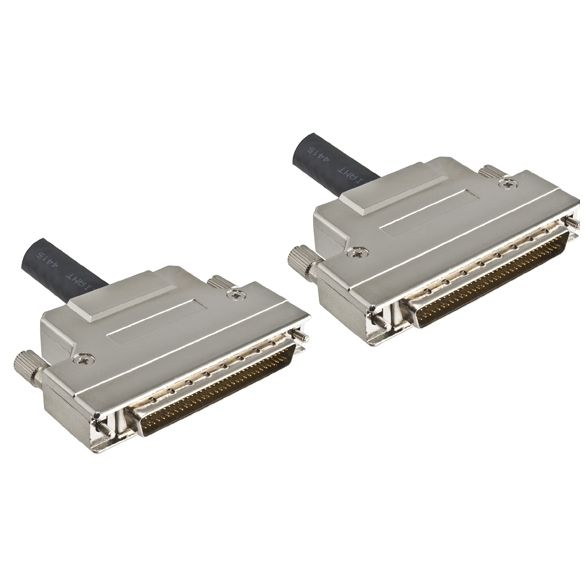

SCSI-Kabel LVD 2x HP-DSub-68 männlich, 68-polig, 5m MADISON

189,21 €*

Preise inkl. MwSt. zzgl. Versandkosten

13 auf Lager

PDF-Datenblatt
Artikel-Nr.   CS-HH-050-M
  • Beschreibung SCSI-Kabel / LVD-Kabel, 5m, 2x HP-DSub-68m (68-polig, Schrauben), Premium-Qualität, UL, 2x abgeschirmt, "twisted pairs", MAD… Mehr

SCSI-Kabel / LVD-Kabel, 5m, 2x HP-DSub-68m (68-polig, Schrauben), Premium-Qualität, UL, 2x abgeschirmt, "twisted pairs", MADISON High-End-Kabel mit Metallsteckern, geeignet für LVD 320 MByte/s




Technische Daten


  • High-End LVD-Kabel 68-polig
  • Länge: 5 Meter | 5m
  • beidseitig HP-DSub-68-Stecker (männlich) mit Schrauben
  • kompatibel zu LVD und WIDE-SCSI
  • zudem geeignet für Meßkarten (z.B. National Instruments, Analog/Digital-Wandler)
  • alle 68 Pins 1-zu-1 durchkontaktiert
  • PREMIUM-Kabelmaterial von Madison
  • 30µm vergoldete Kontakte
  • hochwertige Steckergehäuse aus Metal
  • Ultra-320 geeignet bis 320 MByte/s
  • doppelt abgeschirmt, paarig verdrillte Leitungen
  • Kabelbeschriftung: MADISON CABLE UL AWM STYLE 20276 60°C 30V VW-1 CSA AWM I A 60°C 30V FT1 - Universal™ SCSI RoHS COMPLIANT 3313
  • Schraubentyp: 2-56UNC
  • Kabeldurchmesser ca. 9mm
  • Kabelmaterial-Farbe: schwarz
  • RoHS-konform (entspricht EU Umweltschutznormen)
  • Zolltarif-Nr.: 85444290


Anwendung

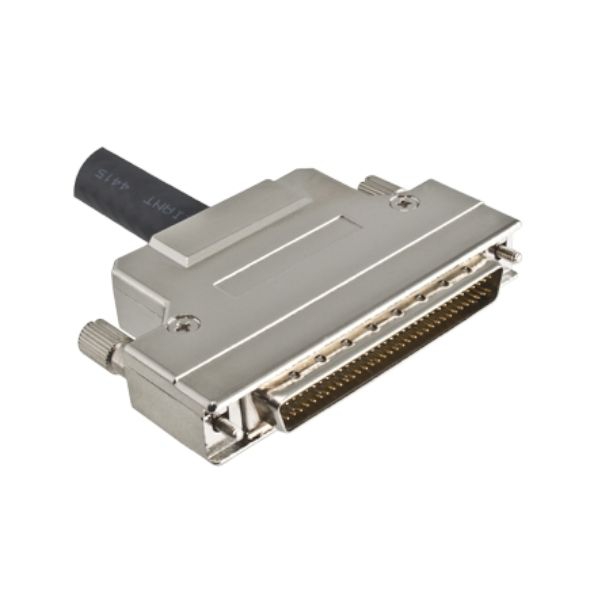

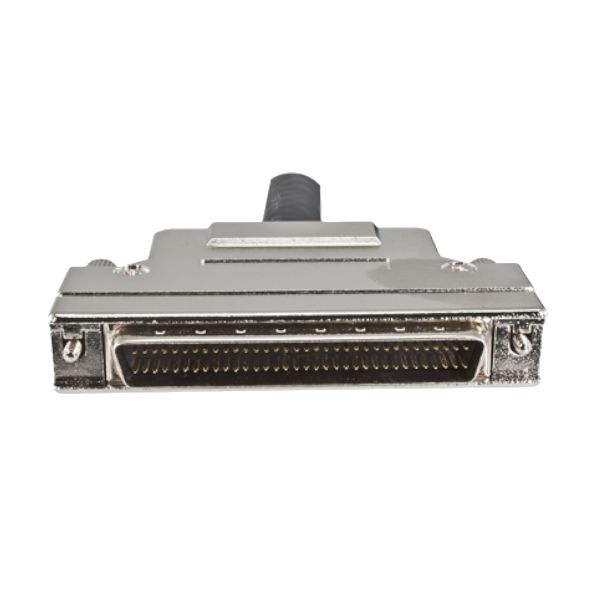

HP-DSUB-68 Metallstecker

Der Standardstecker für LVD, Ultra-160 und Ultra-320 ist der HP-DSub-68. Das Kürzel HP steht dabei für 'half pitch', halbes Rastermaß. Die dünnen Pins des Steckers stehen also nicht im normalen Abstand von 2.54mm nebeneinander, sondern 50% enger.


für LVD, WIDE-SCSI oder Meßkarten

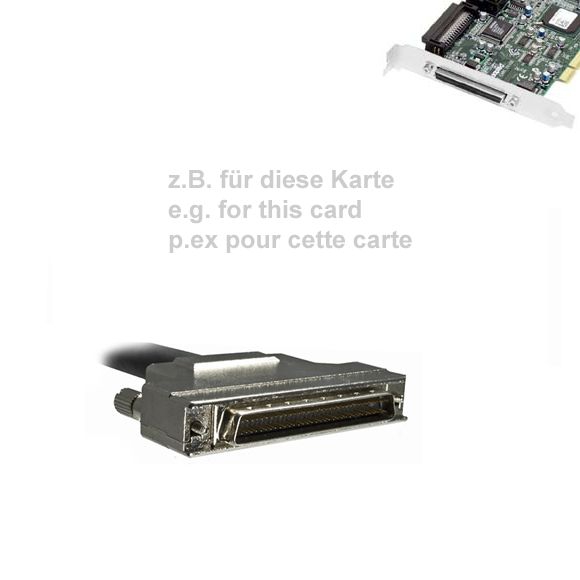

Den 68-poligen HP-DSub-Anschluss findet man bei der Mehrzahl der LVD-Controller. Im europäischen Raum wird meist die schraubbare Version des HP-DSub-68 eingesetzt. Stecker mit seitlichen Klemmen finden bei 68-poligen SCSI-Verbindungen eher selten Verwendung.


Eine Alternative...

zu HD-DSub-68 sind kleinere VHDCI-Anschlüsse. Diese ebenfalls 68-poligen Anschlüsse findet man insbesondere bei Controllern, die auf dem Slotblech mehr als einen Port nach außen führen (z.B. Adaptec-Raid-Controller).
