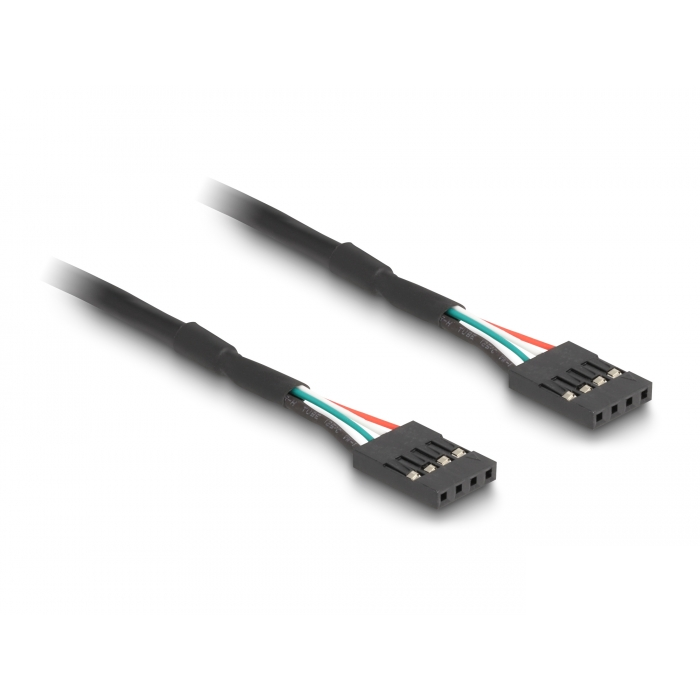

Internes USB-Kabel 4-polig auf 4-polig 40cm, 2.54mm Raster, USB 2.0

2,75 €*

Preise inkl. MwSt. zzgl. Versandkosten

68 auf Lager

PDF-Datenblatt
Artikel-Nr.   C-I-666
  • Beschreibung Internes USB-Kabel 40cm, 2x 4-poliger Boardstecker im 2.54mm Raster, Adern farbl. gemäß USB-Norm  partsdata Tipps… Mehr

Internes USB-Kabel 40cm, 2x 4-poliger Boardstecker im 2.54mm Raster, Adern farbl. gemäß USB-Norm




partsdata Tipps


USB Pinheader Kabel für PC-internen Einsatz

Dieses interne USB 2.0 Verbindungskabel ist insbesondere für industrielle Zwecke konzipiert. Zwei Platinen mit 4-poligen Pin-Headern (Pfostenfeldern) lassen sich mit dem Kabel verbinden.


Boardstecker im 2.54mm Raster

Die Platinen-Pins müssen einen Abstand von 2.54mm haben. Z.B. können Sie den internen USB-Port eines Multipanels über den USB-Pinheader-Stecker Ihres Mainboards anschließen. Der Pinabstand von 2.54mm (1/10 Zoll) ist sehr verbereitet.


Farbcodierung der Adern

Die 4 Adern des internen USB-Kabels sind entsprechend der USB-Norm farbcodiert:


  • rot=VCC (+5V)
  • grün=Data+ (D+)
  • weiß=Data- (D-)
  • schwarz=GND (Masse)


Technische Daten


  • internes USB 2.0 Pinheader Kabel
  • beidseitig 4-poliger Boardstecker (weiblich)
  • Kontaktabstand 2.54mm (= Pitch-Marktstandard bei Boards)
  • Länge: 0,4 Meter | 40cm (über alles gemessen)
  • USB 2.0 kompatibel, abwärtskompatibel USB 1.1
  • Kabelmaterial: E238846 UL AWM 2725 80°C 30V VW-1 CSA 223912 AWM I/II X 80°C 30V FTI 28AWG/1P 28AWG/2C HIGH SPEED USB2.0 CABLE CHINGLUNG
  • Schirm mit GND (schwarz) verbunden
  • paarig verdrillte Datenleitungen (twisted pair)
  • Kabel-Aufspleißung durch Schrumpfschlauch gesichert
  • RoHS-konform
  • Gewicht: 7gr (ohne Verpackung)
  • Kabeldurchmesser ca. 3.5mm




Für dieses Produkt stehen zur Zeit keine Downloads zur Verfügung.
