HDMI Panel Montagekabel, A Buchse anschraubbar an A Stecker, 4K2K, 1m, 2 Schrauben inkl., kompatibel zu HDMI High Speed mit Ethernet
partsdata Tipps
HDMI Panel Montagekabel / Rack Mount Cable
Dieses HDMI-Kabel kommt z.B. dann zum Einsatz, wenn Sie bei einer eigenen Gehäuse-Konstruktion die HDMI-Schnittstelle auf der Gehäuse-Außenseite als Port zur Verfügung stellen wollen.

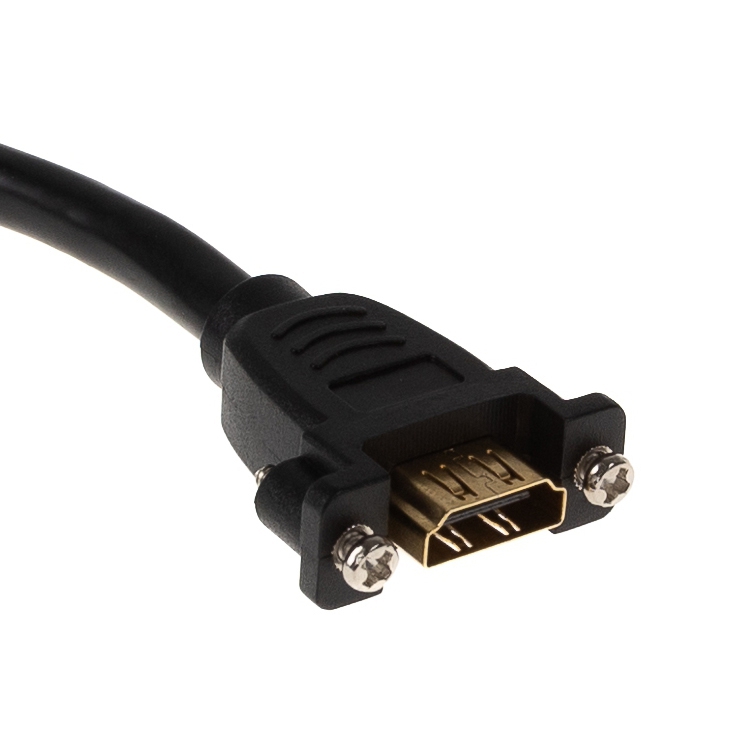

Anschraubbare HDMI-Buchse

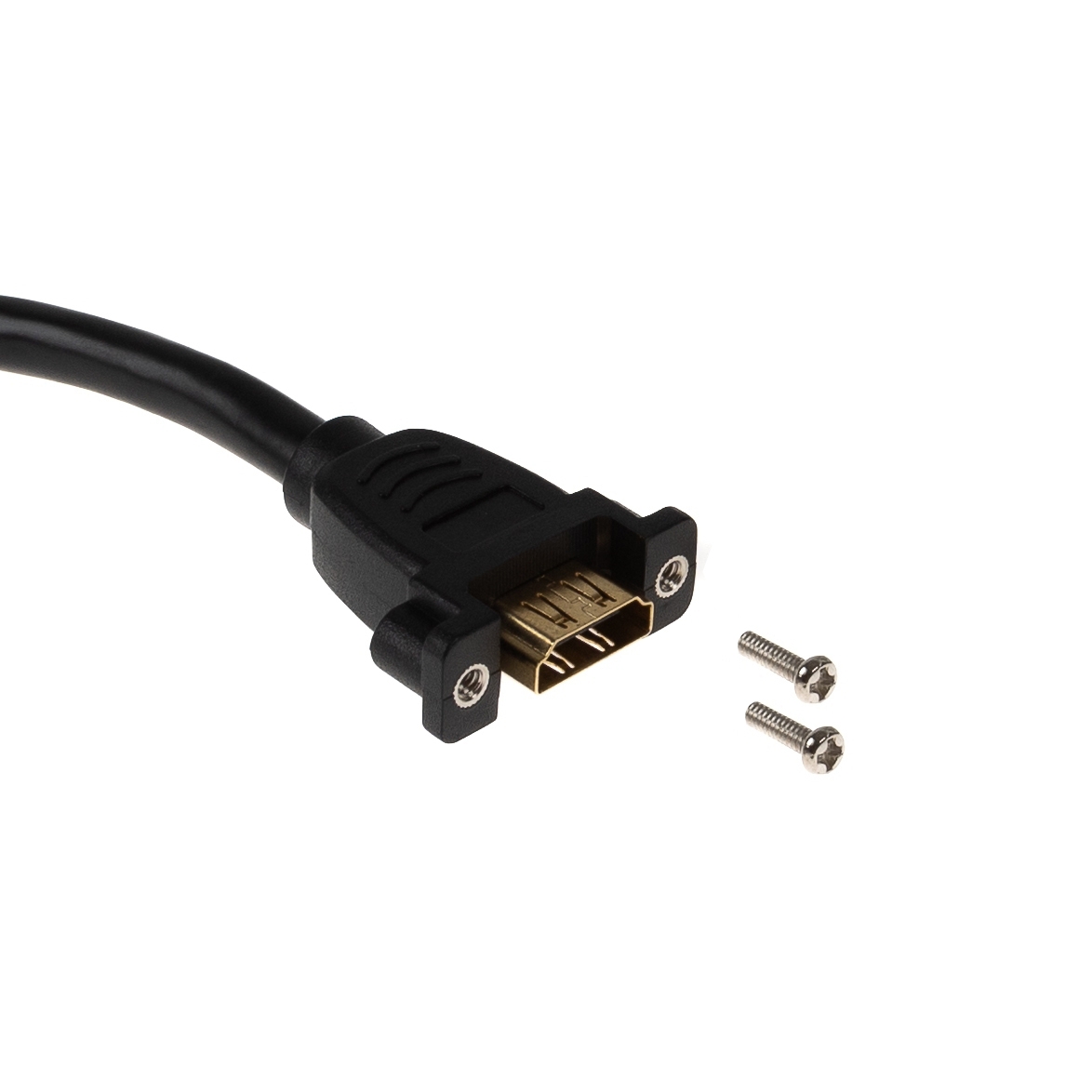

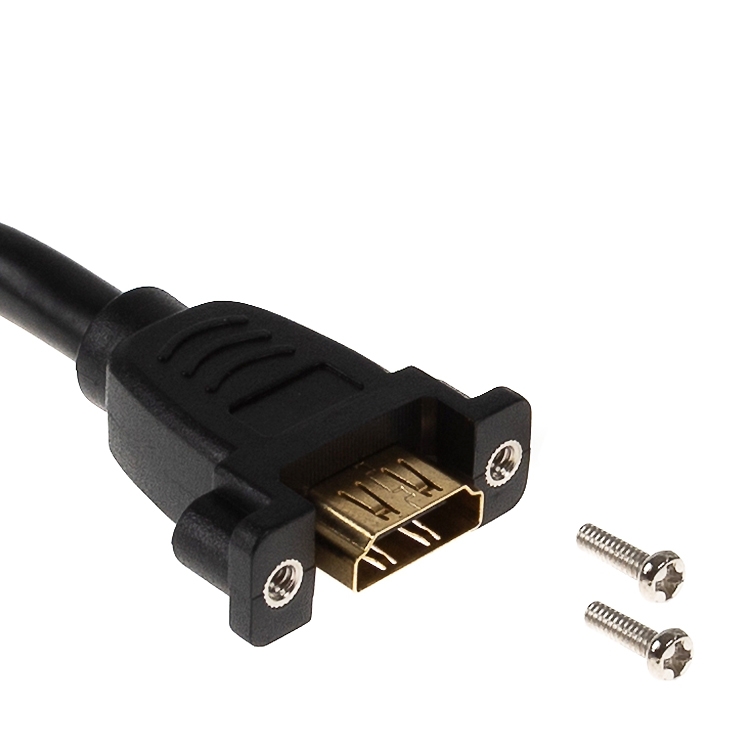

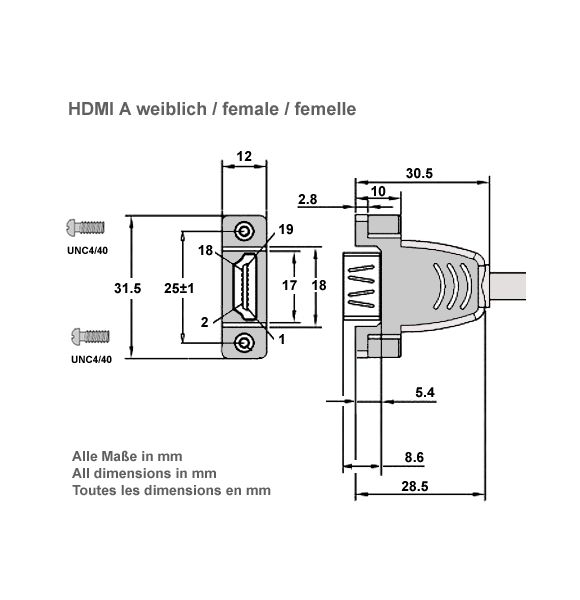

Die HDMI-Buchse kann mittels 2er Schrauben befestigt werden. Die Schrauben sind im Lieferumfang des Montagekabels enthalten. Bzgl. der Gehäuseöffnung sollten Sie ein Aussparung von ca. 8x18mm für die anschraubbare HDMI-Buchse einplanen. Beim Schraubenabstand vom 25mm ist eine Tolenranz von plus/minus 1mm zu berücksichtigen (siehe technische Zeichnung). Die Löcher bitte daher nicht zu klein wählen.
Belegung 1:1
Alle 19 Pins des HDMI-AA-Montagekabels werden 1 zu 1 durchgeführt (voll belegt).
Technische Daten
- Panel Montagekabel für HDMI
- Adapterkabel zum Einbau mit 2 Schrauben
- Kabellänge: ca. 1 Meter | 1m
- HDMI 4K2K@60Hz (4096x2160@60HZ 4:2:0 8bit, HD-TV)
- Anschluss 1: HDMI A Buchse (weiblich, 19-polig) anschraubbar

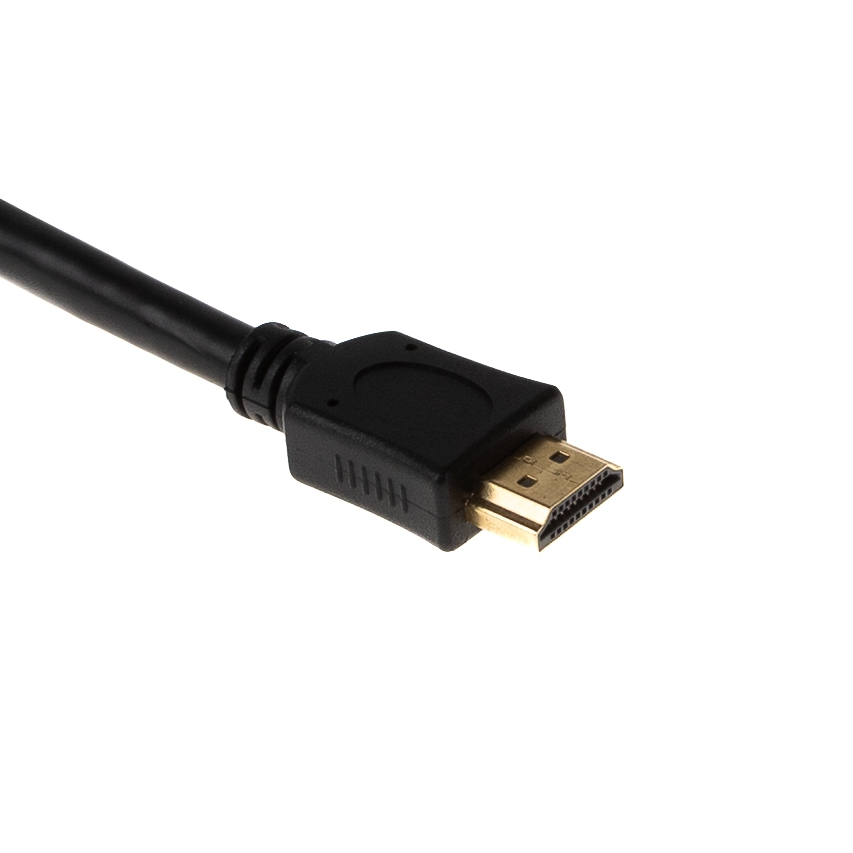

- Anschluss 2: HDMI A Stecker (männlich, 19-polig)
- 2x Schraube Typ UNC-4/40 (im Lieferumfang enthalten)
- erforderliche Gehäuseöffnung der anschraubbaren HDMI-Buchse: ca. 8x18mm
- Lochabstand der Schrauben: ca. 25mm
- HDMI-Kabelbelegung: 1-zu-1 (alle 19 Kontakte)
- Kompatibilität HDMI: mit Ethernet
- Farbe: schwarz
- Zolltarif-Nr. / statistische Warenn-Nr. für HDMI-Kabel: 85444290
- Gewicht: 84gr (ohne Verpackung inkl. Schrauben)
- alternative Bezeichnungen: HDMI-Einbaubuchse, HDMI Rack Mount, HDMI-Gehäusedurchführung, Montageflansch, Befestigungsflansch, HDMI-Montageverlängerung
- CE, WEEE, RoHS-konform gemäß EU-Richtlinien: (EU) 2015/863 und 2011/65/EU
