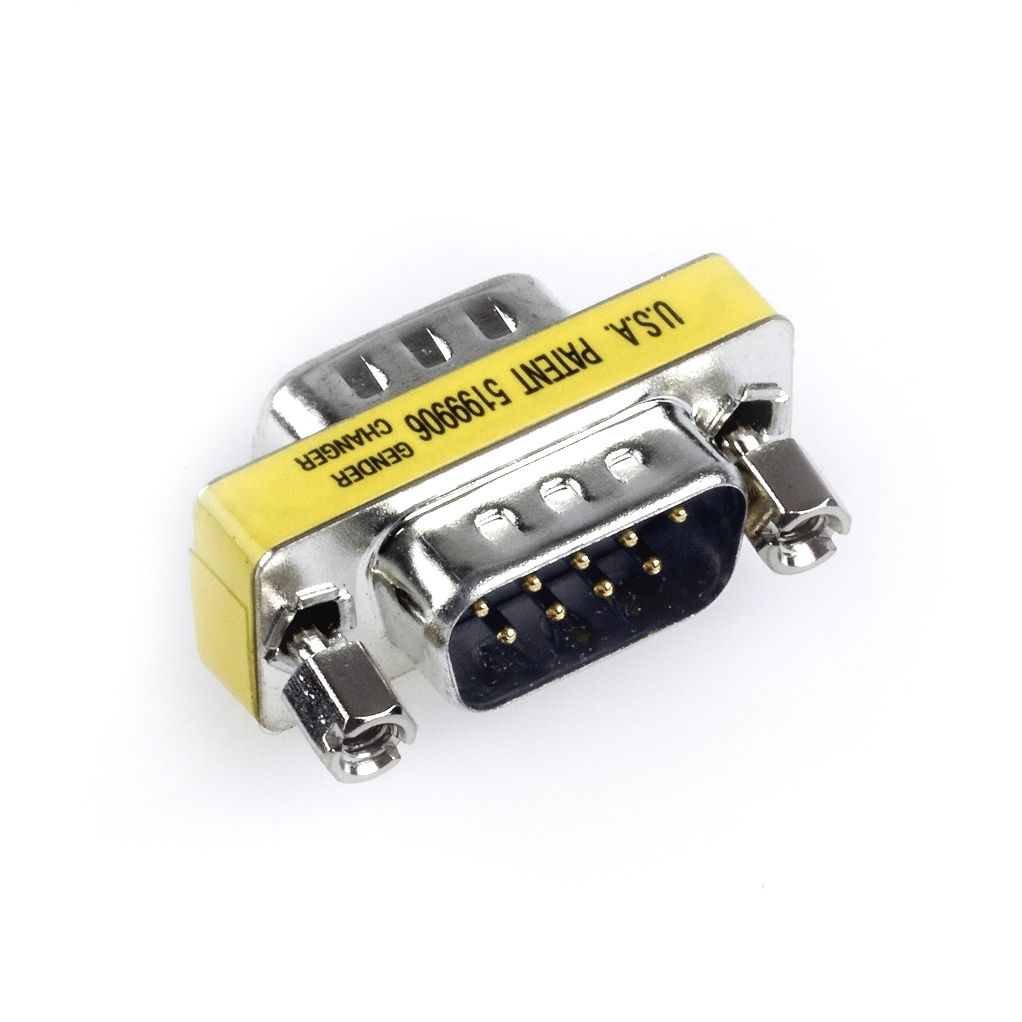

Gender-Changer DSub-9 männlich-männlich
Gender-Changer: Adapter mit 2x DSub-9 männlich (DB9m), z.B. für RS-232, RS-422, RS-475, CAN-BUS
Technische Daten
- Gender-Changer DB9m/m
- Typ: Kompaktadapter, kleine Bauform, Mini Gender Changer
- DSub-9 männlich auf DSub-9 männlich (Stecker/Stecker)
- alternative Bezeichnung: DB9m/DB9m
- 9 Kontaktstifte auf beiden Seiten
- alle 9 Pins 1-zu-1 verbunden
- zwei Schrauben (mit UNC 4/40 Innengewinde) zum Befestigen
- Schraubentyp UNC 4/40 gemäß Marktstandard (Außengewinde)
- für serielle Verbindungen
- komplett metallgeschirmt
- Anwendungen z.B. RS232, RS485, RS422 oder CAN-Bus
- CE, WEEE, RoHS-konform (umweltfreundlich gemäß EU-Norm)
partsdata Tipps
Gender Changer: männlich männlich
Dieser Adapter wird dazu verwendet, einen 9-poligen DSub-Anschluß von Buchse in Stecker umzuwandeln. Buchsen (Kontaktlöcher) werden auch als weibliche und Stecker (Stifte) als männliche Verbindungen bezeichnet. Damit ist der Adapter quasi ein Geschlechtswandler, engl. "Gender Changer". Aus einen Stecker/Buchse-Kabel kann mittels des Adapters eine Stecker/Stecker-Verbindung realisiert werden.
Kompakt-Adapter
Die kleine Bauform vermeidet mechanische Belastungen der Geräte-Anschlüsse durch Hebeleffekte (z.B. bei Switchboxen). Zudem stehen die Stecker-Adapter-Kombinationen nicht weit raus und der kurze adapterinterne Leitungsweg vereinfacht eine gute Abschirmung.
1-zu-1 Verbindung
Durch die 1:1 Verbindung wird die Funktionalität des seriellen Kabels nicht verändert: Kontakt 1 der einen Seite ist mit Kontakt 1 der anderen Seite verbunden, 2 mit 2 und so weiter.
Anwendungen
... sind z.B. Kabeladaptierungen bei RS232, RS485, RS422 oder CAN-Bus (Controller Area Network), Adaptierungen bei Switchboxen und Kabeltestgeräten. Zudem können die Adapter als Gehäusedurchführung genutzt werden.
