4,76 €*
Dieses Produkt ist zurzeit leider nicht verfügbar. Wir benachrichtigen Sie gerne per E-Mail, wenn es wieder am Lager ist.

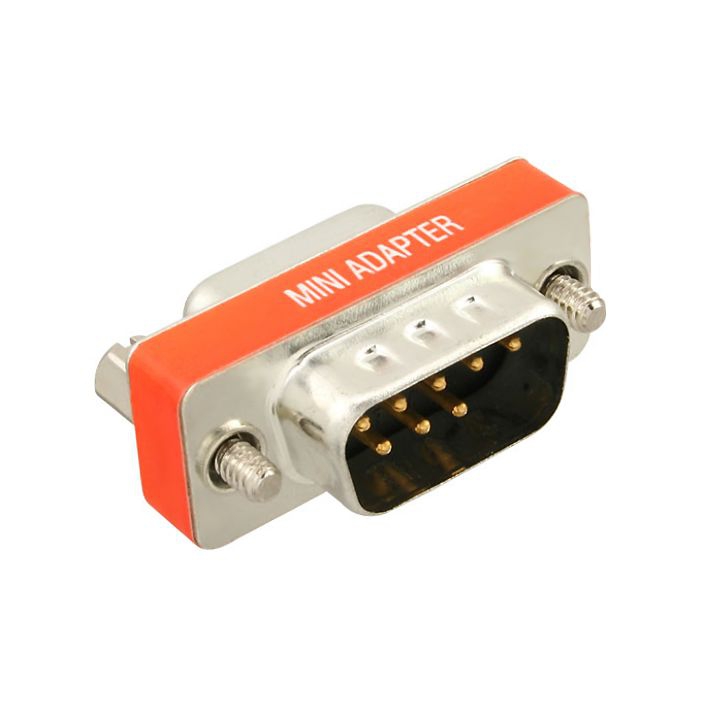

NULL-Modem-Adapter, DSub-9 weiblich auf DSub-9 männlich (DB9f/DB9m), kompakte Bauform, Belegung (Buchse > Stecker): 1+6--4, 2--3, 3--2, 4--6+1, 5--5, 7--8, 8--7, S--S, Pin 9 nicht belegt
partsdata Tipps
NULL MODEM Adapter
Ein NULL-Modem-Adapter ist kein Gender-Changer (kein Geschlechtswandler). Mittels des Adapters wird die Belegung der Kabelverbindung auf NULL-Modem geändert.
Die Bezeichnung Null-Modem (also 'kein Modem') kommt daher, dass PCs früher vor mehr als 20 Jahren auf lange Distanz meist via Modem miteinander kommunizierten, wobei das Modem per seriellem Kabel mit dem PC verbunden war. Bei einer kurzen Verbindungsstrecke, bei der die PCs nur wenige Meter voneinander entfernt sind, kann auf das Modem verzichtet werden (also 'Null-Modem') und die Verbindung wird durch ein Cross-Over-Kabel, das Nullmodemkabel, hergestellt.
NULL Modem Belegung
Die Verdrahtung des Adapters von DB9 Stecker auf DB9 Buchse ist wie folgt realisiert: 1+6--4, 2--3, 2--3, 4--6+1, 5--5, 7--8, 8--7, S--S, Pin 9 nicht belegt. Diese Belegungsart (pinout) ist Standard.
Kleine Bauform
Der Kompaktadapter wird z.B. auf ein vorhandenes serielles Kabel (DSub-9, DB9) gesteckt und an einen zweiten PC angeschlossen. Weil der NULL-Modem-Adapter ein Adapter in Stecker/Buchse-Ausführung ist, wird an dem 'Geschlecht" des Kabelendes nichts geändert:
Kabelende männlich > Adapterseite weiblich > Adapterseite männlich
Technische Daten
- NULL-Modem-Adapter
- Belegung (Buchse > Stecker): 1+6--4, 2--3, 3--2, 4--6+1, 5--5, 7--8, 8--7, S--S, Pin 9 nicht belegt
- für serielle Datenübertragung
- DSub-9-Buchse (weiblich) an DSub-9 Stecker (männlich)
- besonders kleine Bauform (Kompaktadapter)
- Gehäuse in Metallausführung
- inkl. 2 vormontierten Schrauben für Kabelfixierung
- Anwendung z.B. für Witschi-Geräte auf Martel Calibrators (Watch Master, Watch-Matic I u. II, ALC 2000, QT 6000 od. WM Prof.)
